LM2596S Regelbare DC-DC Step Down spanningsregelaar

De LM2596S DC-DC Step Down spanningsregelaar is een compacte en uiterst efficiënte module die gebruikt wordt om een hogere gelijkspanning (DC) om te zetten naar een lagere gelijkspanning. Dankzij de ingebouwde meerslagen potmeter kun je de uitgangsspanning zeer nauwkeurig afstellen op de gewenste waarde.

De belangrijkste technische specificaties zijn:

Type regelaar: Buck converter (Step Down).

Ingangsspanning: 3,2V tot 40Vdc.

Uitgangsspanning: 1,25V tot 35Vdc (traploos regelbaar).

Uitgangsstroom: 2A (continu), tot maximaal 3A met extra koeling.

Efficiëntie: Tot wel 92%.

Schakelfrequentie: 150 kHz.

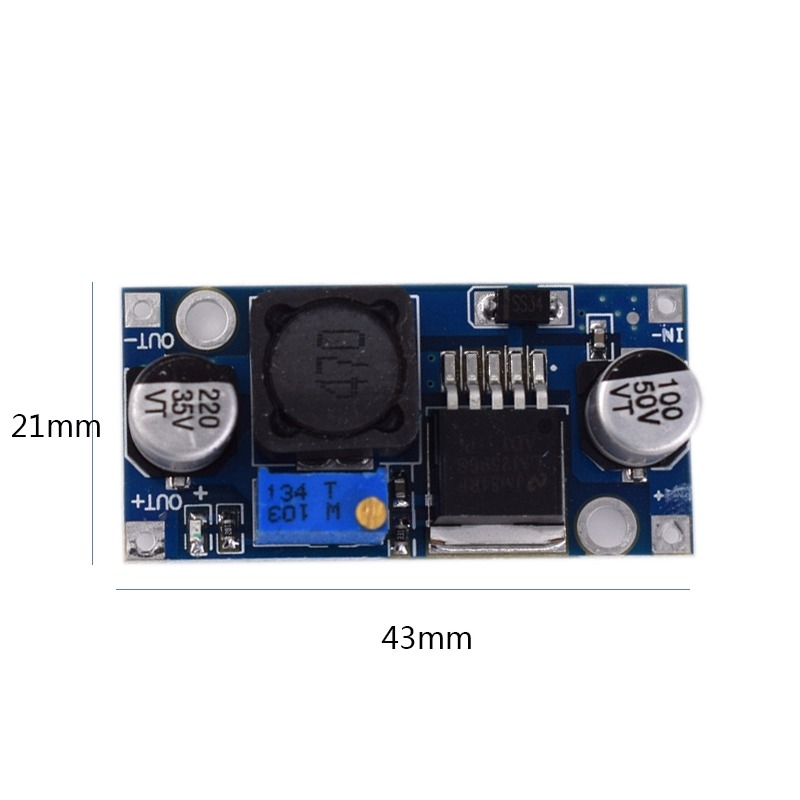

Afmetingen: ca. 43 x 21 x 14 mm.

Werking en Gebruik
Een "Step Down" regelaar betekent dat de uitgangsspanning altijd lager moet zijn dan de ingangsspanning. Er is een minimaal verschil nodig van ongeveer 1,5V tussen de ingang en de gewenste uitgang om een stabiele werking te garanderen.

Afstellen:
Door met een kleine schroevendraaier aan de schroef op de blauwe potmeter te draaien, verander je de uitgangsspanning.

Tegen de klok in: De spanning verlaagt.

Met de klok mee: De spanning verhoogt.

Let op: Het kan zijn dat je de eerste keer veel slagen moet draaien voordat de spanning begint te veranderen.

Belangrijkste kenmerken
Hoge Efficiëntie: In tegenstelling tot lineaire regelaars (zoals de LM7805), die het spanningsverschil omzetten in hitte, schakelt de LM2596S zeer snel aan en uit. Hierdoor blijft de module veel koeler en gaat er minder energie verloren.

Beveiliging: De module beschikt over een ingebouwde thermische beveiliging en kortsluitbeveiliging.

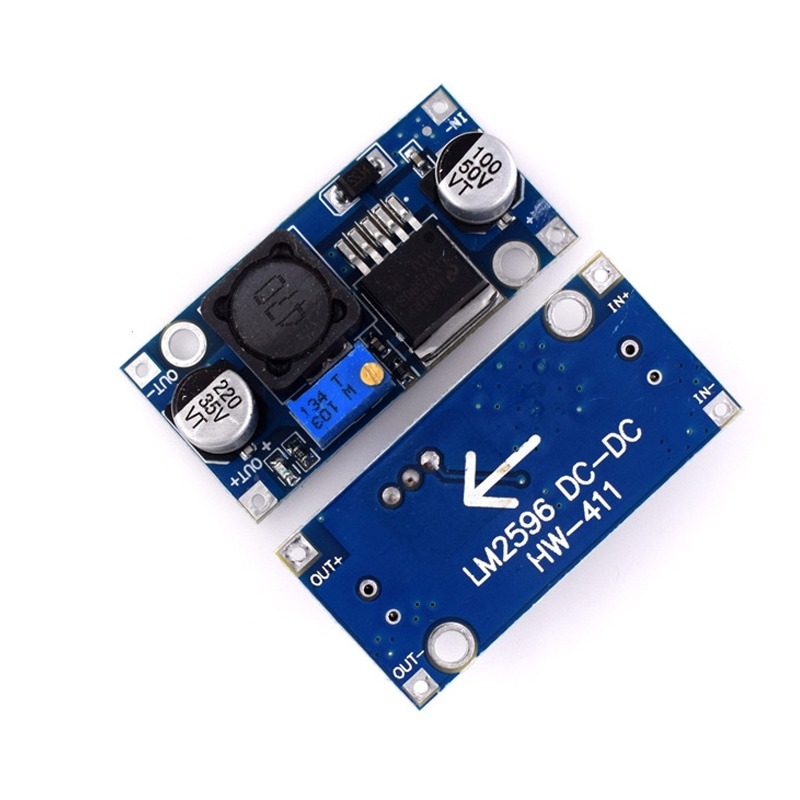

Eenvoudige aansluiting: De print is voorzien van duidelijke soldeer-eilanden: IN+ / IN- voor de voeding en OUT+ / OUT- voor het apparaat dat je wilt voeden.

Toepassingen
Microcontrollers: Om een 12V of 24V accu veilig om te vormen naar 5V voor een Arduino of 3,3V voor een ESP32/Raspberry Pi.

LED-projecten: Het aansturen van specifieke LED-strips of componenten die een afwijkend voltage vereisen.

Modelbouw: Voor het voeden van servo's of ontvangers vanuit een LiPo-accu.

Reparaties: Als vervangende regelbare voeding in elektronische apparatuur.

Installatietip
Wanneer je de module zwaar belast (richting de 3A), wordt de LM2596S chip erg warm. Het is in dat geval sterk aanbevolen om een klein koellichaam op de chip te plakken of de module in een goed geventileerde behuizing te plaatsen. Gebruik altijd een multimeter op de uitgang tijdens het afstellen, voordat je de belasting aansluit, om te voorkomen dat je per ongeluk een te hoog voltage naar je gevoelige elektronica stuurt.
