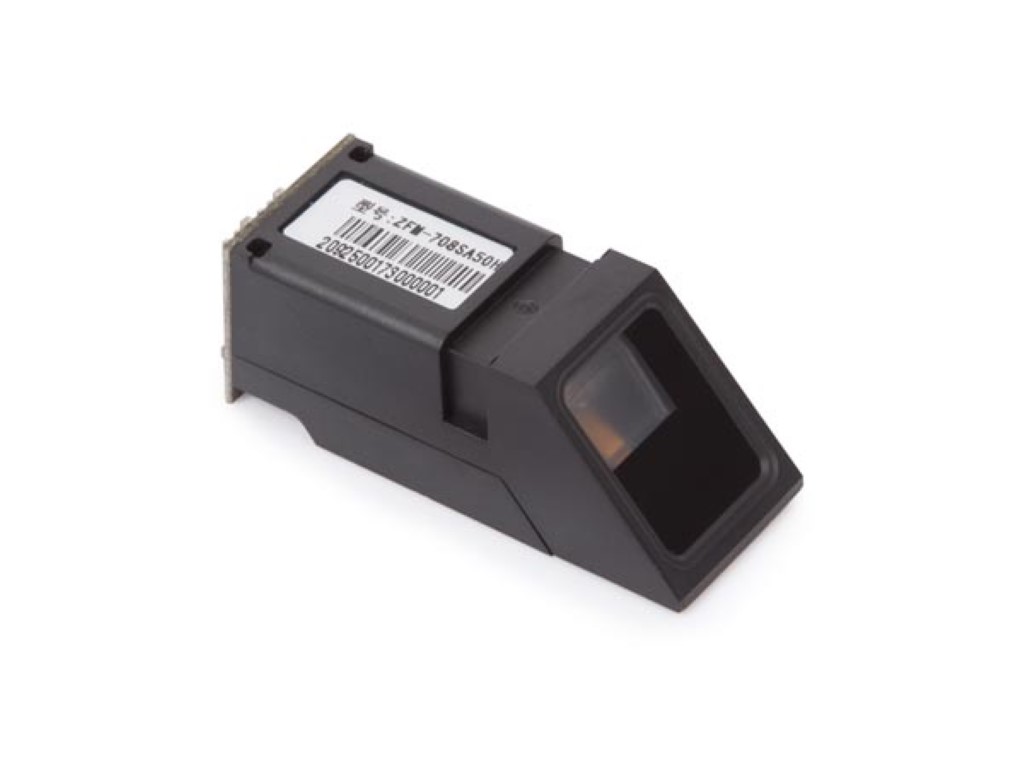

Whadda ZFM-708 Vingerafdruksensor Module

De Whadda ZFM-708 Vingerafdruksensor Module (3.8 - 7 VDC, TTL Serieel, 1000 Afdrukken, Zwart) is een krachtige optische vingerafdrukscanner ontworpen voor toegangsbeveiliging en biometrische identificatie. Dankzij een interne DSP-chip verwerkt en vergelijkt de module vingerafdrukken volledig zelfstandig. Met een opslagcapaciteit tot 1000 vingerafdrukken en een eenvoudige TTL seriële interface is deze sensor direct aan te sturen via microcontrollers zoals Arduino, ESP32 of Raspberry Pi.

De belangrijkste technische specificaties zijn:

• Merk / Serie: Whadda (Velleman Group)
• Model / Chipset: ZFM-708
• Producttype: Optische Biometrische Vingerafdruksensor
• Voedingsspanning: 3,8 tot 7,0 Volt DC
• Communicatie-interface: TTL Serieel (UART, standaard baudrate 57600 bps)
• Opslagcapaciteit: Tot 1000 unieke vingerafdrukken (Templates)
• Werkstroom: Maximaal ca. 120 mA (piekstroom tijdens scannen)
• Verwerkingstijd: Vergelijkingstijd < 1,0 seconde
• Veiligheidsniveau: Instelbaar (1 tot 5, standaard level 3)
• Kleur behuizing: Zwart

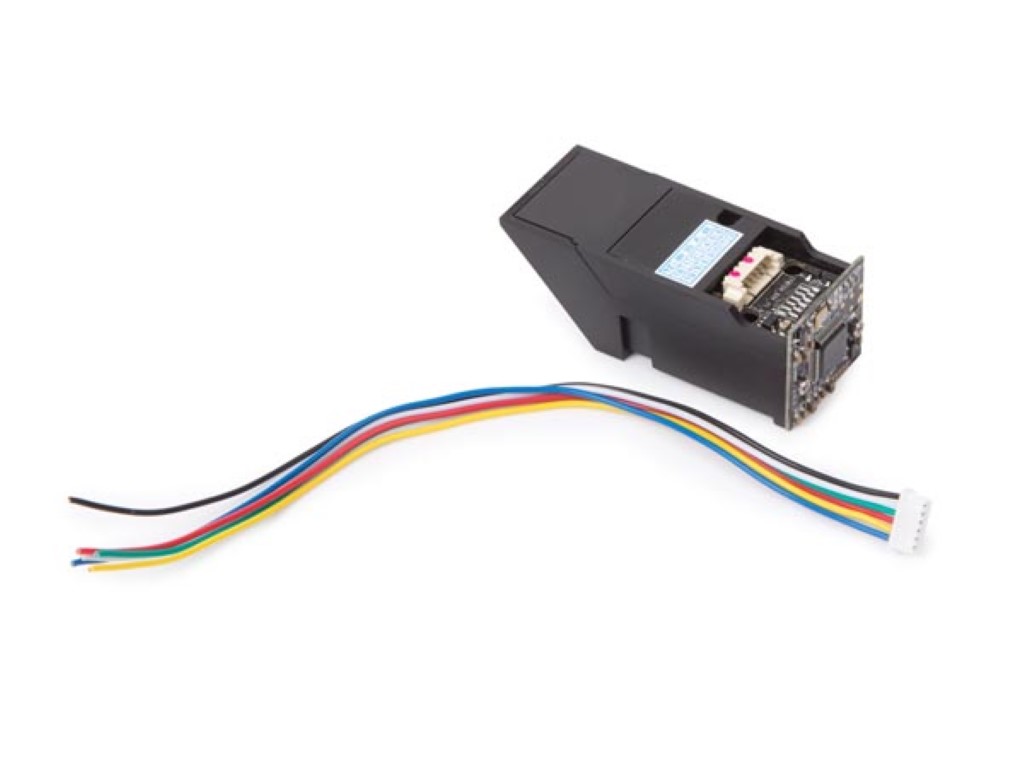

• Aansluitkabels: Inclusief meegeleverde connectorkabel (VCC, GND, TX, RX)

Belangrijkste kenmerken en voordelen

• Grote Interne Opslag (1000 Afdrukken): De beelden en biometrische templates worden direct op het interne flashgeheugen van de module opgeslagen, wat externe geheugenchips overbodig maakt.
• Brede Voedingsspanning (3.8V - 7V DC): Kan eenvoudig gevoed worden via de 5V poort van een Arduino of externe voeding.
• On-Board Beeldverwerking: De geïntegreerde DSP levert kant-en-klare identificatie-resultaten over de seriële poort zonder zware rekenbelasting voor de aangesloten microcontroller.
• Eenvoudige STEM-Integratie: Ondersteund door een actieve maker-community met kant-en-klare Arduino-bibliotheken (zoals de Adafruit Fingerprint Sensor Library).

Belangrijke installatie- en veiligheidstips

• Logische Niveaus bij TTL Serieel (3.3V vs 5V): De RX/TX communicatielijnen werken op TTL-niveau (3.3V/5V). Bij het aansluiten op een 3.3V microcontroller (zoals een Raspberry Pi of ESP32) dient de TX-pin van de microcontroller via een level shifter of spanningsdeler op de RX-pin van de sensor te worden aangesloten om beschadiging te voorkomen.
• Correct Cross-Wiring van Serieel: Kruis de datacommunicatie pinnen correct bij de aansluiting: verbind de TX-pin van de sensor met de RX-pin van de microcontroller, en de RX-pin van de sensor met de TX-pin van de microcontroller.
• Plaatsing & Onderhoud van het Glasoppervlak: Houd het optische venster schoon en vrij van stof, vet of krassen. Vuil op het leasglas kan de herkenningssnelheid en nauwkeurigheid negatief beïnvloeden.
