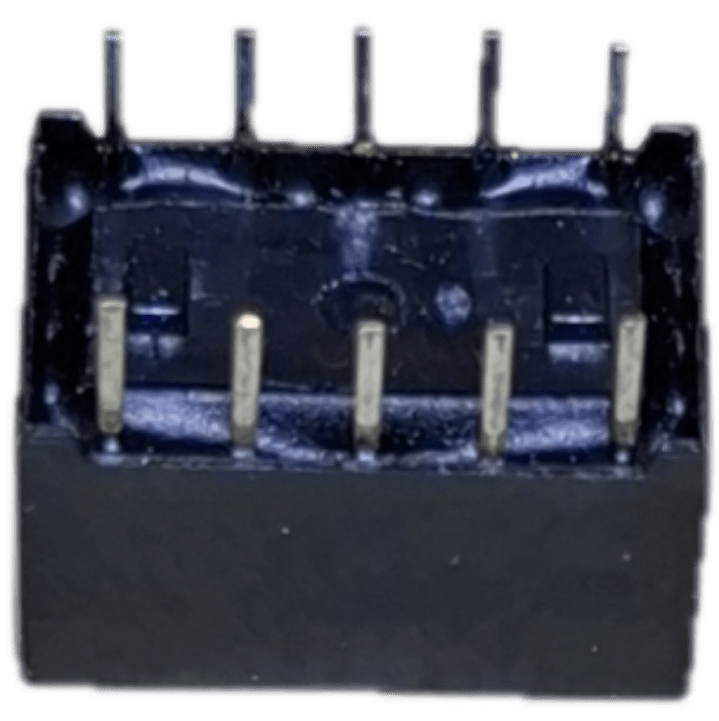

TF2E-5V-2-H21 | Subminatuur Printrelais | 2 x Wissel | 5Vdc | 1A

De Aromat (Panasonic) TF2E-5V-2-H21 is een hooggevoelig, geminiaturiseerd signaalrelais ontworpen voor directe montage op printplaten (PCB).

Dit verouderde (obsolete) relais staat bekend om zijn extreem lage spoelvermogen van slechts 80 mW en wordt veel gezocht voor de reparatie en onderhoud van hoogwaardige telecommunicatie- en testapparatuur. Dankzij de volledig verzegelde DIP-behuizing is het component uitstekend beschermd tegen omgevingsinvloeden en geschikt voor automatische reinigingsprocessen.

De belangrijkste technische specificaties zijn:

• Merk / Fabrikant: Aromat / Matsushita (Panasonic Industry)
• Type product: Geminiaturiseerd signaalrelais
• Monostabiel (standaard)
• Nominale spoelspanning: 5V DC
• Spoelvermogen: 80 mW (High Sensitivity / Hooggevoelig)
• Spoelstroom: Ca. 16 mA
• Contactconfiguratie: DPDT / 2 Form C (twee wisselcontacten)
• Schakelvermogen: 1 A bij 30V DC / 0,5 A bij 125V AC
• Behuizing: Volledig verzegelde DIP-behuizing (PCB doorvoergat / Through-Hole)

Belangrijkste kenmerken en voordelen

• Extreem Laag Spoelvermogen (80mW): De "H" in de typeaanduiding staat voor de hoge gevoeligheid, wat zorgt voor een minimaal stroomverbruik en zeer lage warmteontwikkeling op de printplaat.
• Betrouwbare Schakeling: Voorzien van 2 Form C (DPDT) wisselcontacten voor een nauwkeurige en storingsvrije sturing van zwakstroom- en signaalcircuits.
• Volledig Verzegeld: De afgedichte behuizing beschermt de interne contacten tegen stof, vocht en flux-reinigingsmiddelen tijdens het productie- of reparatieproces.
• Essentieel Vervangingsonderdeel: Ideaal voor het herstellen van bestaande printplaten waarin specifieke Aromat/Panasonic componenten zijn verwerkt.
• Toepassingsgebieden
  Telecommunicatie: Veelgebruikt in klassieke telefooncentrales, modems, schakelmodules en netwerkapparatuur.
• Meet- en Testapparatuur: Geschikt voor signaalsturing en routing in precisie-instrumenten, multimeters en testbanken.
• Industriële Elektronica: Inzetbaar in besturingskaarten en sturingscircuits waar een lage stuurstroom van 5V DC vereist is.

Belangrijke installatie- en vervangingstips

⚠️ Solderen en Bescherming: Zorg bij het de-solderen en her-solderen voor de juiste soldeertemperatuur om thermische schade aan de pinnen en het interne mechanisme te voorkomen.
