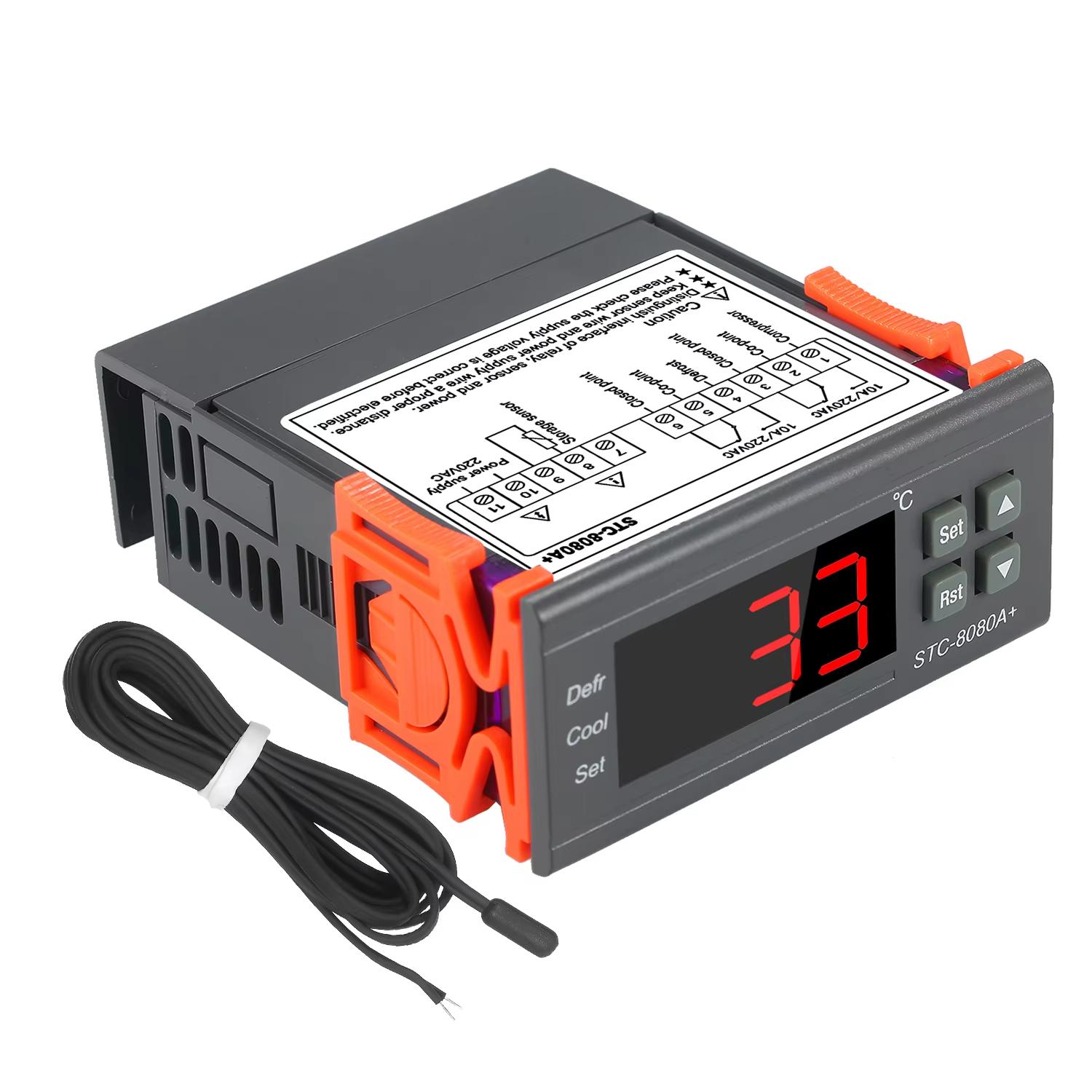

TEMPERATUUR CONTROLLER STC-8080A

De STC-8080A+ Digitale Temperatuurregelaar is een betrouwbare, microprocessor-gestuurde thermostaat die specifiek is ontworpen voor professionele koeltechnische installaties, zoals koelcellen, vrieskisten en commerciële horecavriezers.

Dit apparaat regelt niet alleen de temperatuur via de compressor, maar beschikt ook over een volautomatische en handmatige ontdooifunctie (defrost) en een uitgebreid alarmsysteem. Dankzij de split-level parametrering (beveiligd voor eindgebruikers) en een slim noodprogramma bij sensorstoringen, garandeert deze controller maximale voedselveiligheid en voorkomt hij kostbaar productverlies.

De belangrijkste technische specificaties zijn:

• Model: STC-8080A+
• Toepassing: Koeling, Ontdooiing en Alarm
• Meetbereik: -50C tot +99C
• Regelbereik: -40C tot +50C
• Nauwkeurigheid: +/- 1C
• Type sensor: NTC-sensor (meegeleverd)
• Voedingsspanning: 230V AC (50/60 Hz)
• Uitgangsrelais: Tweeweg relais (1x voor koeling/compressor, 1x voor ontdooiing)
• Foutvertraging: 1 minuut
• Behuizing: ABS vlam vertragend kunststof

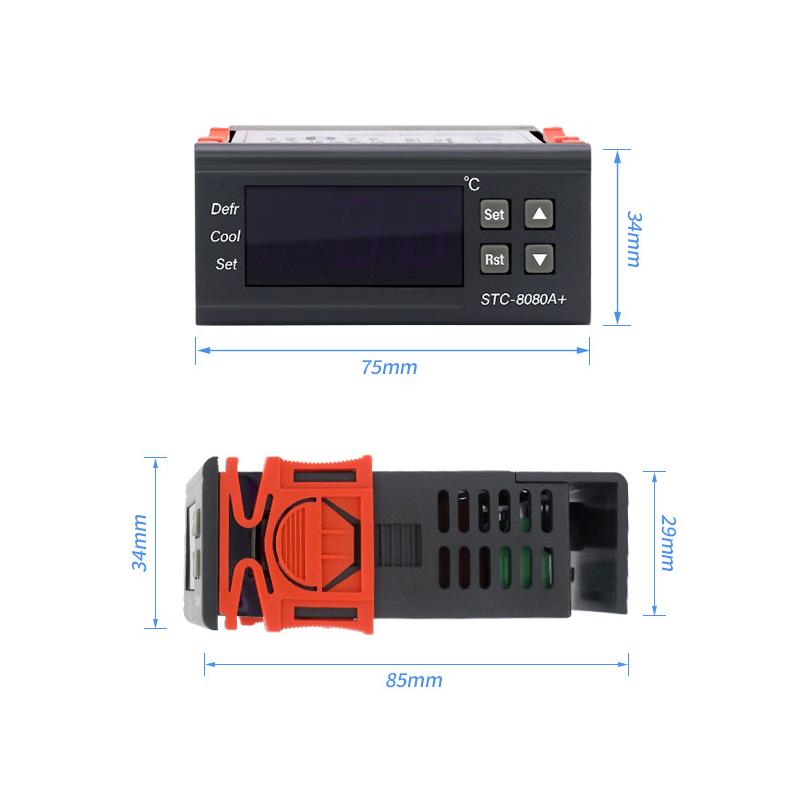

• Inbouwmaten (Zaagmaat): 71 x 29 mm
• Toegestane luchtvochtigheid: 20% - 85% (niet-condenserend)

Belangrijkste kenmerken en voordelen

• Tweeweg relaisuitgang met slimme ontdooiing: De controller stuurt via het eerste relais de compressor aan voor de koeling. Het tweede relais regelt de ontdooicyclus (bijvoorbeeld via elektrische verwarmingselementen of heetgas). Zodra de geprogrammeerde ontdooitijd groter is dan nul, activeert het apparaat de automatische cyclus. Daarnaast is er altijd een handmatige ontdooifunctie direct via het frontpaneel beschikbaar voor direct onderhoud.
• Uiterst stabiele en duurzame sensor: De meegeleverde temperatuursensor is voorzien van een hoogwaardige chip die in de fabriek is getest op maar liefst 3000 extreme hoge en lage temperatuurcycli. Dit voorkomt zogenaamde 'sensordrift' (het verloop van de meetwaarde na verloop van tijd) en garandeert jarenlang een uiterst nauwkeurige meting.
• Proportionele noodloop bij sensorstoring: Mocht de NTC-sensor onverhoopt defect raken, kortsluiten of losraken, dan slaat de koeling niet volledig af (waardoor uw producten bederven) en blijft hij ook niet continu draaien (waardoor alles invriest). De STC-8080A+ schakelt direct over naar een proportionele aan/uit-regeling. De compressor draait dan op basis van vaste tijdintervallen om de temperatuur enigszins stabiel te houden tot de sensor vervangen is.

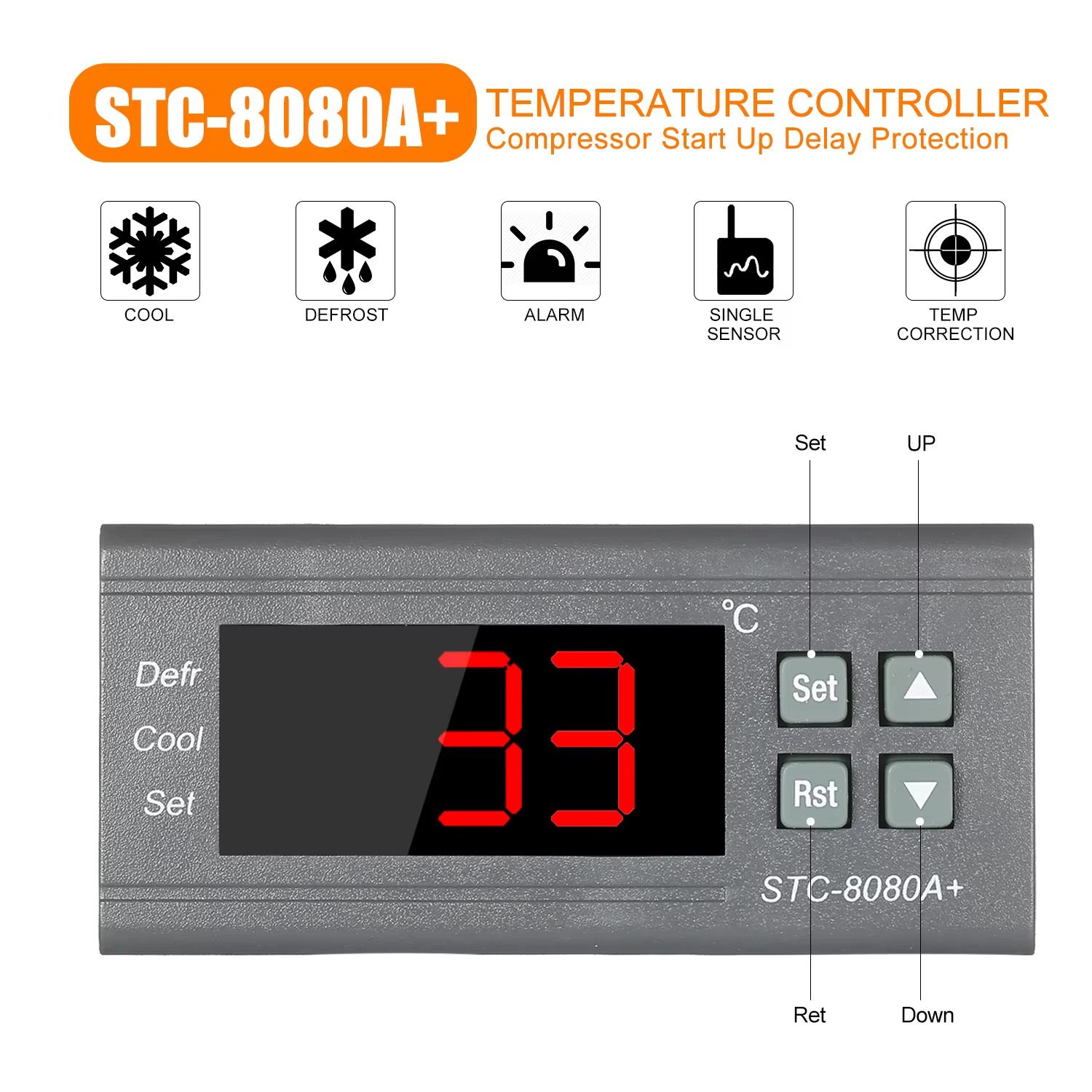

• Beveiligde menustructuur tegen foutieve bediening: Om te voorkomen dat personeel of onbevoegden per ongeluk de vitale instellingen van de koelcel aanpassen, zijn de parameters strikt gescheiden in een gebruikersmenu en een beheerdersmenu. Bovendien kan de beheerder een boven- en ondergrens instellen voor de temperatuur, waardoor de eindgebruiker de thermostaat nooit buiten de veilige marges kan instellen.
• Flexibel instelbaar limietalarm: Het ingebouwde alarm waarschuwt direct visueel en akoestisch wanneer de temperatuur te ver afwijkt van de ingestelde waarde. De afwijkingswaarde (deviatie) is door de gebruiker flexibel instelbaar tussen de 0C en 50C om valse meldingen tijdens het in- en uitladen van de koeling te voorkomen.

Belangrijke gebruiks- en installatietips

⚠️ Let op het maximale relais-amperage: Hoewel de controller de compressor direct aanstuurt, dient u goed te controleren hoeveel Ampère (A) uw specifieke compressor trekt bij het opstarten. Bij zwaardere, commerciële compressoren is het ten zeerste aan te raden om het koelrelais van de STC-8080A+ niet direct te belasten, maar te monteren via een tussengeschakelde magneetschakelaar (relais/contactor) om inbranden van de controller-contacten te voorkomen.

⚠️ Correcte sensorplaatsing: Voor een betrouwbare meting mag de NTC-sensor niet direct in de luchtstroom van de verdamperventilator worden geplaatst, maar ook niet strak tegen de wanden. Hang de sensor op een centrale, gemiddelde plek in de ruimte waar de werkelijke producttemperatuur het best wordt vertegenwoordigd. Houd de sensorkabel bovendien strikt gescheiden van de 220V voedingskabels om inductiestoringen te voorkomen.

⚠️ Strikte naleving van de zaagmaat: De behuizing van vlamvertragend ABS-kunststof is ontworpen voor strakke paneelmontage. Zorg ervoor dat het uitgesneden gat in uw paneel of dashboard exact de genormeerde maat van 71 x 29 mm heeft. Met de meegeleverde handige schuifklemmen (kliksysteem) trekt u de controller vervolgens waterpas en spelingsvrij vast tegen het paneelfront.
