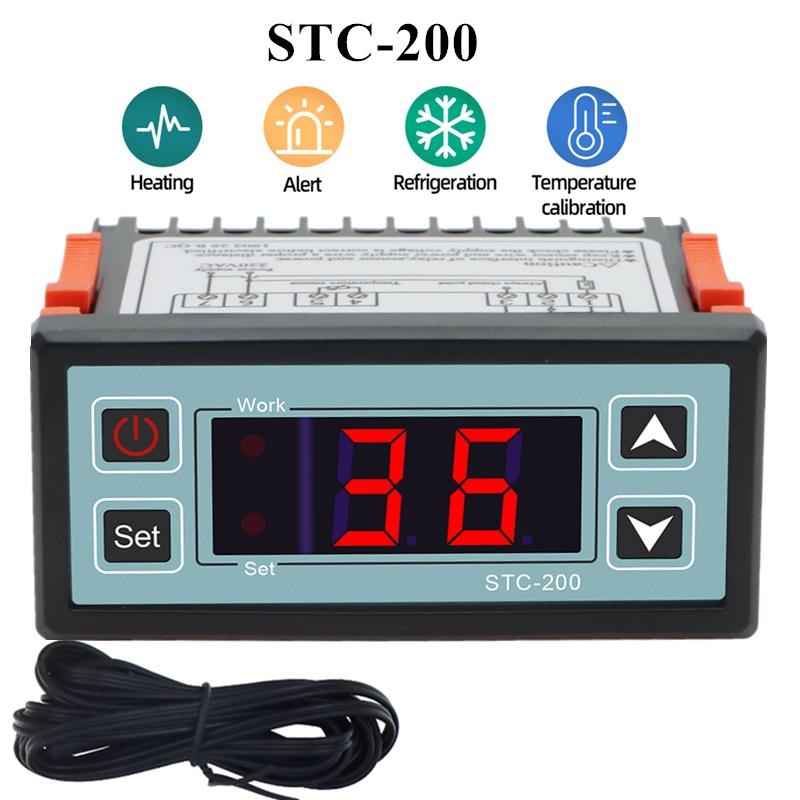

TEMPERATUUR CONTROLLER STC-200 COOL / HEAT

De STC-200 Digitale Temperatuurregelaar is een compacte, breed inzetbare microprocessor-gestuurde thermostaat.

Dit model is specifiek ontworpen voor het bewaken en regelen van de temperatuur in koelopslagen, chillers, warmtepompen of aquaria. In tegenstelling tot complexere controllers met meerdere relais, biedt de STC-200 een flexibele alles-in-één functionaliteit: u kunt de regelaar naar keuze instellen op Koelen (Cooling), Verwarmen (Heating) of puur als Alarmschakelaar (Alarm). Dankzij de meegeleverde sensor van 2 meter en de ingebouwde zoemer bent u verzekerd van een nauwkeurige sturing en snelle waarschuwingen bij temperatuurafwijkingen.

De belangrijkste technische specificaties zijn:

• Model: STC-200
• Toepassing: Koelen, Verwarmen of Alarm (softwarematig selecteerbaar)
• Meetbereik: -40C tot +99C
• Regelbereik: -40C tot +70C
• Nauwkeurigheid: +/- 1C
• Type sensor: NTC-sensor 2 meter (meegeleverd)
• Voedingsspanning: 230V AC (50/60 Hz)
• Relaiscontact capaciteit: Maximaal 7A / 250V AC (ohmse belasting)
• Foutvertraging: 1 minuut
• Behuizing: ABS vlam vertragend kunststof
• Inbouwmaten (Zaagmaat): 71 x 29 mm
• Toegestane luchtvochtigheid: 20% - 90% (niet-condenserend)

Belangrijkste kenmerken en voordelen

• Drie werkmodi in één apparaat: De STC-200 is extreem flexibel. Via de interne parameters programmeert u het relais voor één van de volgende drie basisfuncties:Koelen: Het relais schakelt in als de temperatuur stijgt (voor compressoren of ventilatoren).

  Verwarmen: Het relais schakelt in als de temperatuur daalt (voor verwarmingselementen).

  Alarm: Het relais fungeert als droog schakelcontact om een externe alarmsirene of flitslamp te activeren bij overschrijding van de limieten.

• Dubbel alarmsysteem: Wanneer de gemeten temperatuur buiten de ingestelde veilige marges treedt (of bij een sensorstoring), activeert de controller direct de interne akoestische zoemer. Staat de controller ingesteld in de specifieke "Alarm"-modus? Dan stuurt de regelaar daarnaast ook het fysieke relais aan, zodat u een extern alarmsysteem of melder kunt aansturen.

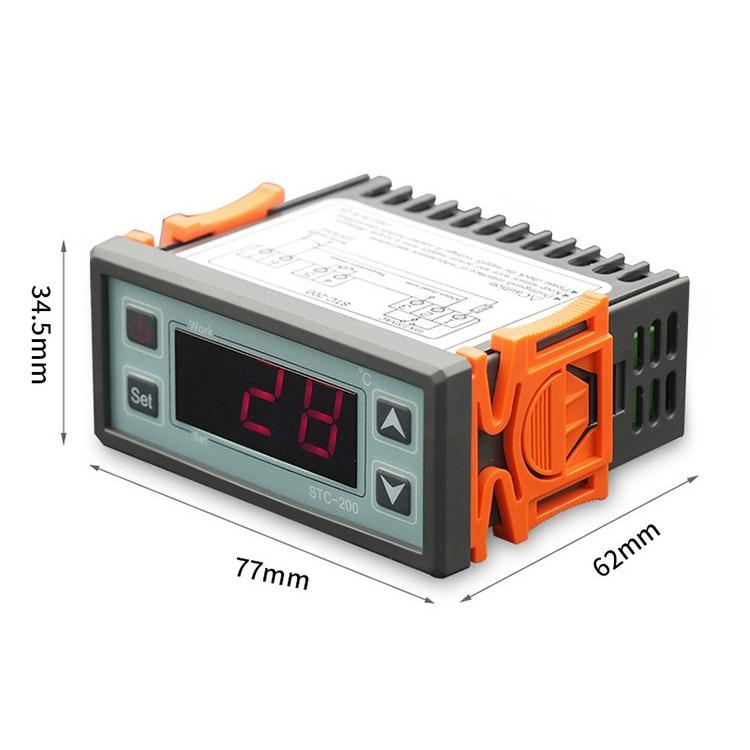

• Robuust en compact chassis: Met een inbouwmaat van 70,5 $\times$ 28,5 mm past deze controller in nagenoeg elk standaard thermostaat-paneelgat. De geringe inbouwdiepte van slechts 65,5 mm maakt hem ook uitstekend geschikt voor montage in ondiepe schakelkasten of compacte behuizingen.
• Royale sensorkabel (2 meter): De meegeleverde temperatuursensor beschikt over een flexibele kabel van 2 meter. Dit geeft u voldoende lengte om de controller netjes op ooghoogte in een paneel te monteren, terwijl de sensor diep in de koelcel of vloeistoftank wordt geplaatst.
• Ingebouwde compressor-vertraging: Om de aangesloten koelcompressor te beschermen tegen schadelijke 'pendeling' (het te snel achter elkaar in- en uitschakelen), is de STC-200 uitgerust met een instelbare opstartvertraging. Dit verlengt de levensduur van uw kostbare koelinstallatie aanzienlijk.

Belangrijke gebruiks- en installatietips

⚠️ Let strikt op het maximale relais-amperage (7A): Het ingebouwde relais is geclassificeerd tot maximaal 7 Ampère bij 250V AC. Dit is gebaseerd op een ohmse belasting (zoals een puur verwarmingselement). Compressoren en zware elektromotoren hebben echter een inductieve belasting met een zeer hoge opstartpiek. Sluit compressoren groter dan een lichte koelkastmotor daarom nooit rechtstreeks aan op de controller, maar gebruik de STC-200 om een externe magneetschakelaar (relais/contactor) aan te sturen. Hierdoor voorkomt u dat de interne contacten vastbranden.

⚠️ Correcte sensorplaatsing: Voor een betrouwbare meting mag de NTC-sensor niet direct in de luchtstroom van de verdamperventilator worden geplaatst, maar ook niet strak tegen de wanden. Hang de sensor op een centrale, gemiddelde plek in de ruimte waar de werkelijke producttemperatuur het best wordt vertegenwoordigd. Houd de sensorkabel bovendien strikt gescheiden van de 220V voedingskabels om inductiestoringen te voorkomen.

⚠️ Strikte naleving van de zaagmaat: De behuizing van vlamvertragend ABS-kunststof is ontworpen voor strakke paneelmontage. Zorg ervoor dat het uitgesneden gat in uw paneel of dashboard exact de genormeerde maat van 71 x 29 mm heeft. Met de meegeleverde handige schuifklemmen (kliksysteem) trekt u de controller vervolgens waterpas en spelingsvrij vast tegen het paneelfront.
