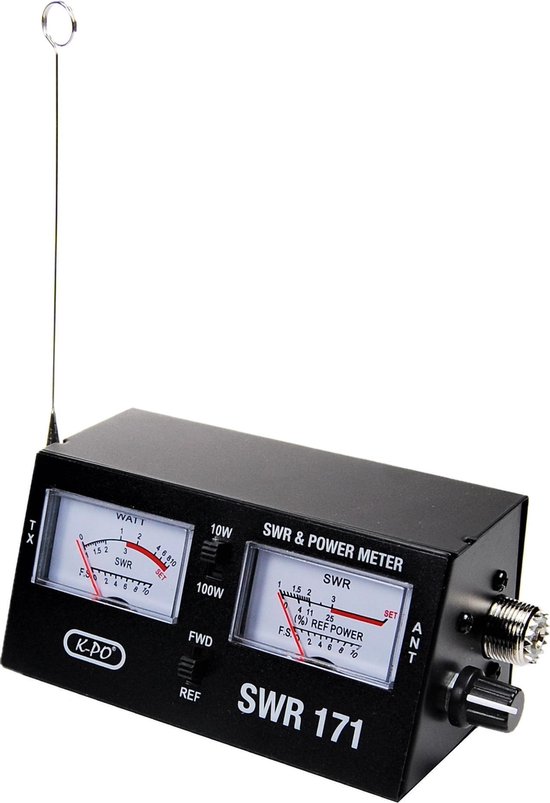

SWR171 SWR / POWER METER

Deze compacte en betrouwbare SWR- en powermeter is een onmisbaar instrument voor iedereen die werkt met 27 MHz (CB-radio) of 10-meter amateurband apparatuur. De meter heeft een dubbele functie: hij meet niet alleen de Standing Wave Ratio (SWR) om de afstemming van uw antenne te controleren, maar geeft ook het uitgaande zendvermogen (Power) van uw zendapparatuur weer.

Met een maximaal meetbereik tot 100 Watt is deze meter uitermate geschikt voor zowel standaard 4 Watt CB-radio's als gemodificeerde zenders of lineaire versterkers. Door uw antenne nauwkeurig af te stellen met deze meter, voorkomt u schade aan de eindtrappen van uw zendapparatuur en maximaliseert u uw bereik.

Belangrijkste kenmerken:

• Frequentiebereik: Geoptimaliseerd voor de 10 en 11 meter band (ca. 26 - 30 MHz)

• Vermogensmeting: Instelbaar tot een maximaal vermogen van 100 Watt

• Functie: Dubbele analoge schaal voor het aflezen van SWR en Wattage

• Aansluitingen: Voorzien van standaard PL-259 (SO-239) connectoren voor input en output

• Toepassing: Ideaal voor het afstellen van CB-antennes en het monitoren van zendprestaties

• Behuizing: Robuust ontwerp, geschikt voor zowel stationair als mobiel gebruik

Gebruiksinstructies: Plaats de meter altijd tussen de zender en de antenne in de kabelset. Gebruik een korte tussenkabel (patchkabel) van hoge kwaliteit om de zender met de 'TX' ingang te verbinden. Door de schakelaar op 'SWR' te zetten en de meter te kalibreren met de regelknop, kunt u direct de reflectie van uw antenne aflezen. Een SWR-waarde zo dicht mogelijk bij de 1.1 is het streven voor een veilige en efficiënte installatie.
