Schrack | Printrelais | 1 x Wissel | 12Vdc | Liggend Model
-
Gratis verzending boven de €100,-
-
Op werkdagen vóór 16:30u besteld, dezelfde dag verzonden
-
Veilig betalen met iDeal
- Direct af te halen in de winkel
6,95 incl. btw
Op voorraad
Neem contact op met één van onze specialisten. Wij helpen u graag.

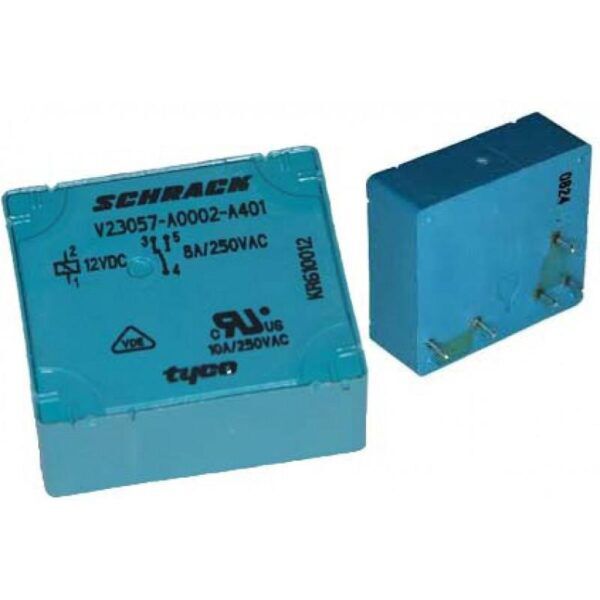

Dit Schrack PCB-relais (1 x Wissel, 12Vdc, liggend) is een specifiek type elektromechanisch relais dat ontworpen is voor horizontale montage op een printplaat. Waar de meeste relais rechtop staan ("staand"), is dit model platter uitgevoerd ("liggend"), wat ideaal is voor behuizingen met een zeer beperkte bouwhoogte.
Schrack, een merk van TE Connectivity, staat bekend om zijn robuuste relais die veelvuldig worden toegepast in de industriële automatisering en consumentenelektronica.
De belangrijkste technische specificaties zijn:
Merk: Schrack (TE Connectivity)
Type: Liggend printrelais (low profile)
Stuurspanning (Spoel): 12Vdc (gelijkspanning)
Contactconfiguratie: 1 x wissel (SPDT) – Single Pole Double Throw
Maximale schakelstroom: Meestal 8A tot 16A (afhankelijk van de specifieke serie, zoals de PE- of RE-serie)
Aansluiting: Printpennen voor directe soldeermontage op een PCB
Bouwvorm: Horizontaal / Liggend (geringe hoogte)
Kenmerken en Voordelen: Het grootste voordeel van een liggend relais is de lage inbouwhoogte. Dit maakt het mogelijk om printplaten dichter op elkaar te stapelen of om het geheel in een zeer platte behuizing te monteren. Ondanks de compacte vorm bieden deze relais een uitstekende galvanische scheiding tussen het stuurcircuit (12V) en het te schakelen vermogenscircuit.
Toepassingen:
Huishoudelijke apparatuur: Besturingskaarten voor platte apparaten zoals kookplaten, ovens of moderne wasmachines.
Audio/Video apparatuur: In versterkers of ontvangers waar interne ruimte vaak beperkt is.
Industriële elektronica: Gebruik op interfacekaarten waar een specifieke hoogtebeperking geldt.
Verwarmingstechniek: Inzetbaar in compacte thermostaten of ketelbesturingen.
Installatietip: Let bij het vervangen van een liggend relais goed op de pin-bezetting en de fysieke afmetingen. Omdat het relais plat ligt, neemt het een groter oppervlak (voetafdruk) op de printplaat in beslag dan een staand model. Controleer ook of de spoelstroom van 12V overeenkomt met de bestaande aansturing. Zoals bij elk DC-relais is het aan te raden om een vrijloopdiode over de spoel te plaatsen om de omliggende elektronica te beschermen tegen inductiepieken bij het uitschakelen.
