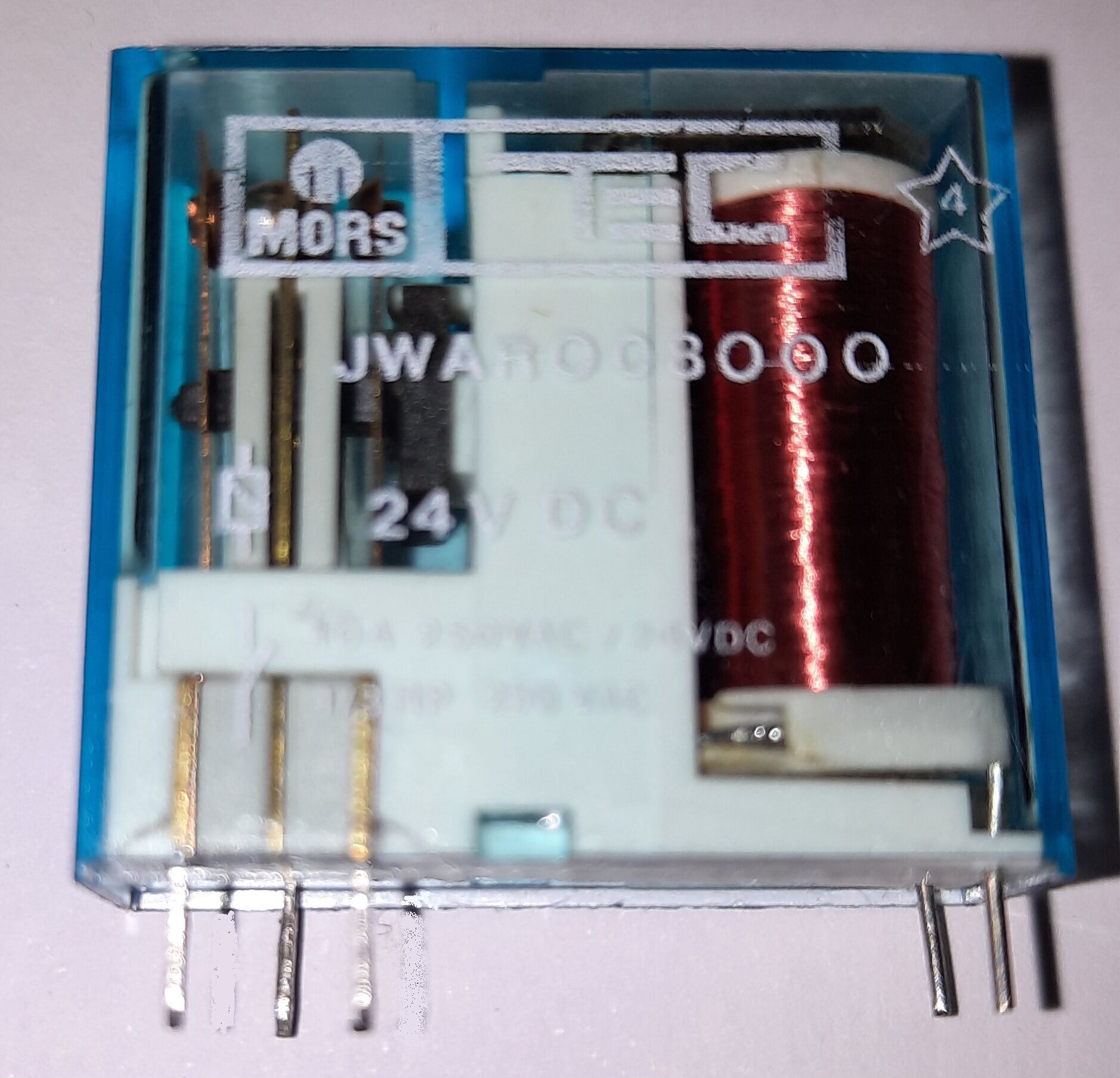

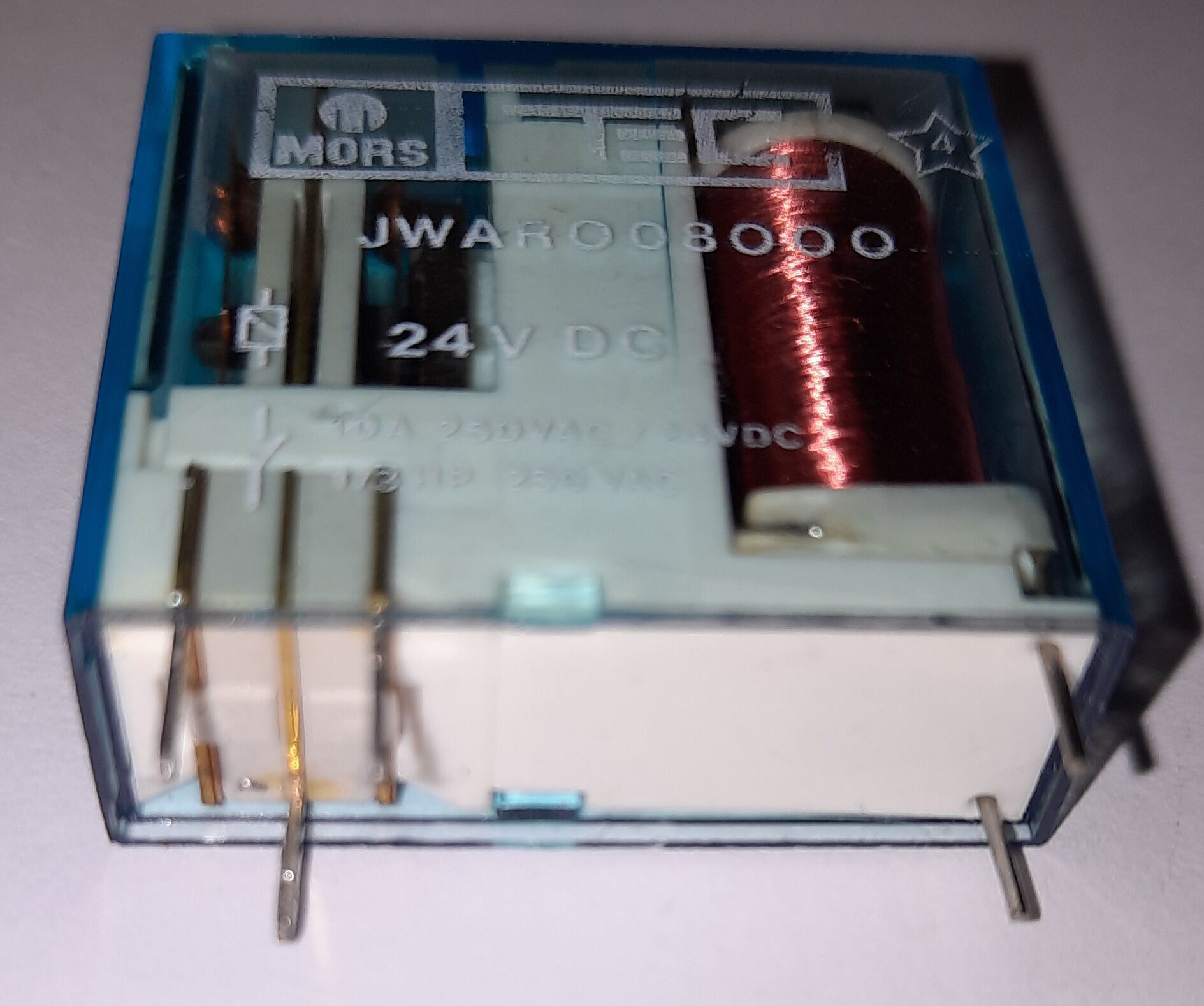

Mors | Printrelais | 1 x Wissel | 24Vdc | 10A

Dit Mors Printrelais (1 x Wissel / 24Vdc / 10A) is een compact en robuust vermogensrelais dat specifiek is ontworpen voor rechtstreekse montage op een printplaat (PCB). Met een schakelcapaciteit van 10 Ampère en een spoelspanning van 24Vdc is dit relais een uitstekende keuze voor het betrouwbaar schakelen van middelzware belastingen in de elektronica, domotica en industriële automatisering.

LET OP bij de lay-out: Dit specifieke relais is uitgevoerd met een 3.5 mm raster. Dit betekent dat de pinnen van het wisselcontact dichter bij elkaar staan dan bij de eveneens veelvoorkomende 5.0 mm varianten. Controleer bij het ontwerpen of repareren van een printplaat altijd nauwkeurig de bestaande boorgaten om configuratiefouten te voorkomen.

Belangrijkste kenmerken en voordelen

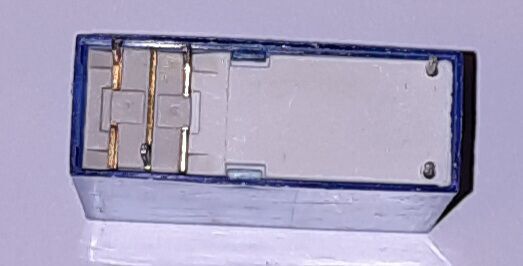

Specifieke 3.5 mm rastermaat: Dit relais is ideaal voor compacte printplaatontwerpen waar elke millimeter telt. Doordat de pootjes van het wisselcontact op een kortere afstand (3.5 mm) van elkaar staan, neemt het soldeerpatroon minder ruimte in beslag dan de traditionele 5.0 mm rasterrelais.

Betrouwbare 10A schakelcapaciteit: Ondanks de compacte bouw kan dit relais stromen tot 10 Ampère veilig schakelen. Dit maakt het een veelzijdig onderdeel voor applicaties die meer vermogen vragen dan een standaard signaalrelais kan leveren.

Veelzijdig wisselcontact: Dankzij de SPDT-configuratie beschikt het relais over één gemeenschappelijke aansluiting (COM), één rustcontact (NC) en één arbeidscontact (NO). Hiermee kun je een aangesloten apparaat niet alleen in- of uitschakelen, maar ook naadloos omschakelen tussen twee verschillende stroomkringen.

Veilige elektrische scheiding: Het relais biedt een uitstekende galvanische scheiding tussen de 24V-stuurspoel aan de ingangzijde en de potentieel hogere spanningen aan de schakelzijde. Dit beschermt de aansturende elektronica (zoals een PLC of microcontroller) tegen storingen of overspanning.

Toepassingen
Dankzij de combinatie van een 24V-spoel, 10A rating en het compacte 3.5 mm raster is dit relais zeer geschikt voor:

Industriële elektronica: Integratie op interface-kaarten, besturingsprints en PLC-uitgangsmodules die werken op een 24V-architectuur.

Klimaatbeheersing: Het aansturen van kleppen, ventilatoren, kleine pompen of statusmelders in HVAC-systemen.

Domotica en Smart Home: Montage op custom relaiskaarten voor het compact schakelen van verlichtingsgroepen of rolluikmotoren.

Vervangingsmarkt: Ideaal als specifiek reparatieonderdeel voor bestaande printplaten die exact voor deze 3.5 mm pinbezetting zijn ontworpen.

Belangrijke installatietips
Controleer de footprint (Pinout): Omdat de pootjes van het wisselcontact dichter bij elkaar staan, past dit relais niet op een printplaat die is ontworpen voor een 5.0 mm raster. Forceer de pinnen nooit om ze in de gaten te buigen; dit kan de interne mechanica van het relais beschadigen. Gebruik bij het ontwerpen van een nieuwe PCB de exacte library of afmetingen voor de 3.5 mm variant.

Gebruik een vrijloopdiode: Net als bij elk inductief component wekt de spoel van dit relais bij het uitschakelen een hoge inductiespanning (spanningspiek) op. Plaats altijd een vrijloopdiode (zoals een 1N4007) antiparallel over de spoelcontacten om de aansturende transistor of driver-IC te beschermen tegen doorbranden.

Dimensionering van de printsporen: Indien de volledige 10 Ampère over de printplaat wordt gestuurd, moeten de koperbanen naar de schakelcontacten (COM, NO, NC) voldoende breed en dik zijn. Omdat de pinnen bij een 3.5 mm raster dichter op elkaar staan, dient er extra goed gelet te worden op de minimale isolatieafstand (clearance) tussen de printsporen, vooral bij het schakelen van netspanning (230Vac).

Zorg voor een schone soldeerverbinding: Gebruik een soldeerbout met een geschikte punt om de pinnen vlot vast te solderen. Omdat de contacten dicht bij elkaar staan, is een nauwkeurige dosering van het soldeertin belangrijk om ongewenste soldeerbruggen (kortsluiting) tussen de polen te voorkomen.
