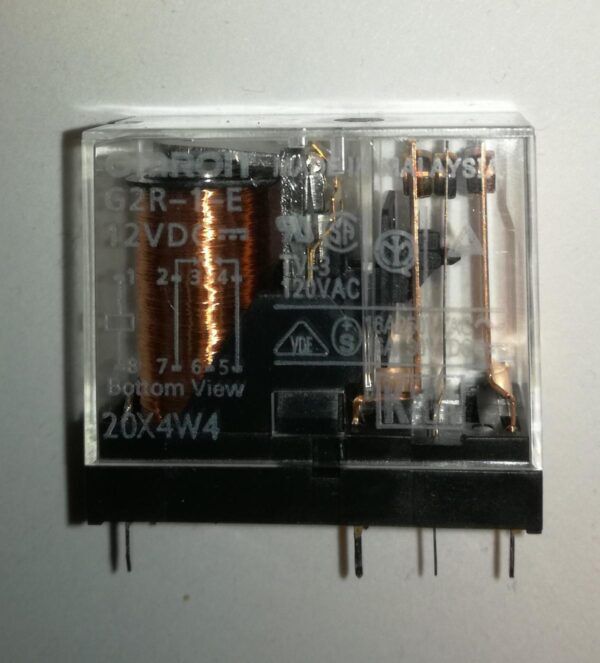

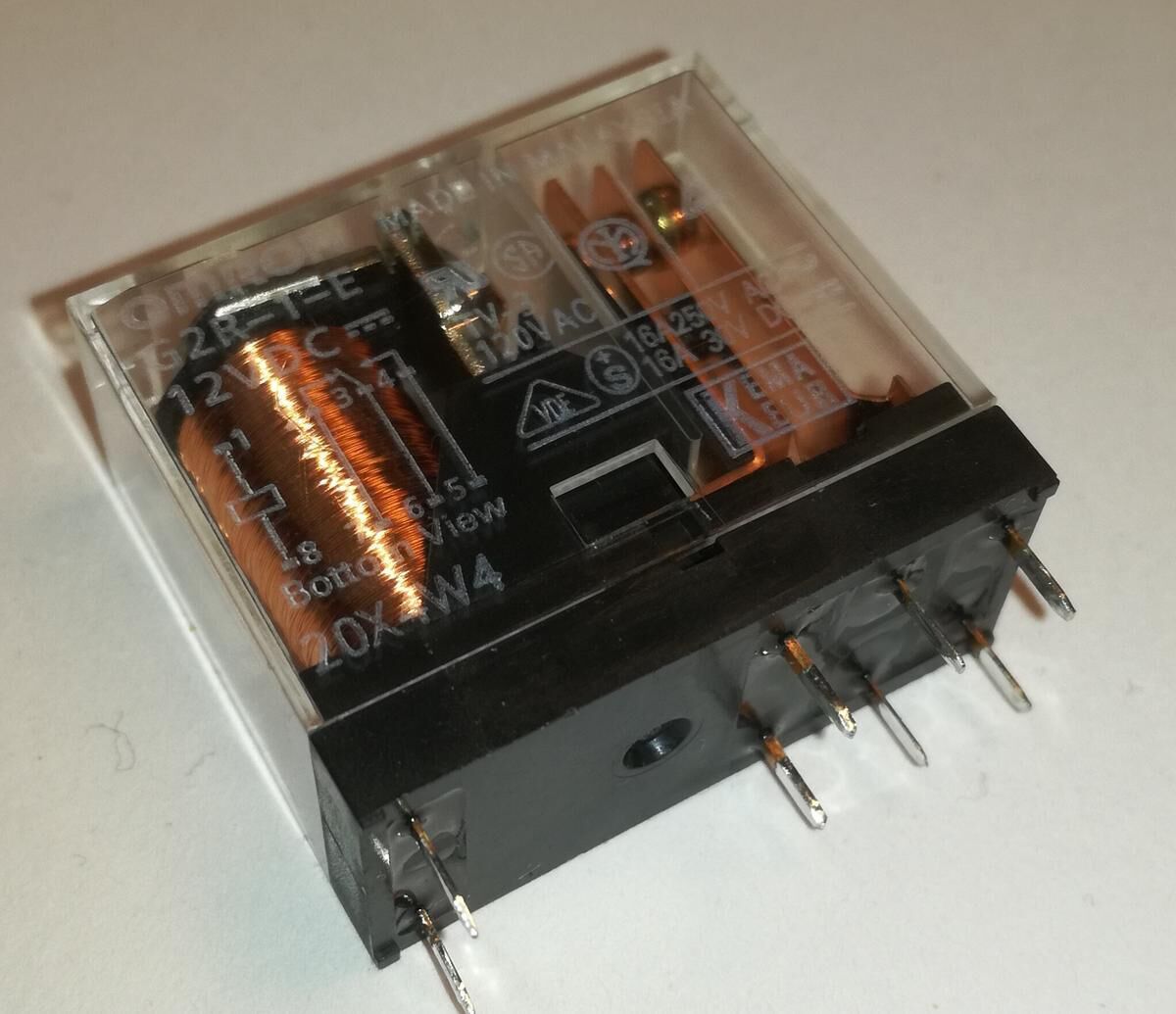

Omron | Printrelais | GR2 | 1 x Wissel | 24Vdc | 16A

Dit Omron G2R Printrelais (1 x Wissel / 24Vdc / 16A) is een krachtig, betrouwbaar en compact vermogensrelais dat specifiek is ontworpen voor rechtstreekse montage op een printplaat (PCB) of in een geschikte relaisvoet. Dankzij de hoge schakelcapaciteit van maar liefst 16 Ampère en een spoelspanning van 24Vdc is dit relais een absolute industriestandaard voor het veilig en efficiënt schakelen van middelzware tot zware belastingen in zowel consumentenelektronica als industriële automatisering.

Belangrijkste kenmerken en voordelen
Hoge schakelcapaciteit (16A): Waar standaard signaalrelais stoppen bij 2A of 5A, kan deze Omron G2R-variant moeiteloos stromen tot 16 Ampère schakelen bij netspanning (250Vac). Dit maakt het relais uitermate geschikt voor apparaten die bij het opstarten of tijdens gebruik flink wat vermogen vragen.

Veelzijdig wisselcontact (1x wissel): Het SPDT-contact beschikt over één gemeenschappelijke aansluiting (COM), één rustcontact (NC - Normally Closed) en één arbeidscontact (NO - Normally Open). Hierdoor kun je met dit relais niet alleen een apparaat in- of uitschakelen, opvangen, maar ook naadloos omschakelen tussen twee verschillende stroomkringen of functies.

Superieure isolatie en veiligheid: Omron heeft de G2R-serie voorzien van een uitstekende kruipweg en isolatieafstand tussen de 24V-stuurspoel en de 230V-schakelcontacten (vaak tot wel 5000V). Dit garandeert dat de laagspanningszijde (je microcontroller of PLC) te allen tijde elektrisch 100% veilig gescheiden blijft van de gevaarlijke netspanning.

Industriële bouwkwaliteit: De behuizing is robuust en biedt een uitstekende weerstand tegen wisselende temperaturen en trillingen. De pinnen zijn stevig ontworpen zodat ze bij het doorsluizen van de maximale 16A stroomsterkte niet warm worden.

Toepassingen
Dankzij de robuuste 16A rating is dit relais multifunctioneel inzetbaar in zwaardere applicaties:

Verwarming en Klimaatbeheersing: Het aansturen van elektrische verwarmingselementen, boilers, airconditioningsystemen en pompen in cv-installaties.

Huishoudelijke Apparatuur: Schakelelement in wasmachines, vaatwassers, ovens en magnetrons waar zware motoren of hitte-elementen geregeld moeten worden.

Industriële Automatisering en PLC's: Als interface-relais in schakelkasten om vanuit een 24V-besturingssysteem zwaardere actuatoren, kleppen of motoren aan te sturen.

Domotica en Smart Home: Uitstekend te integreren in custom relaiskaarten om complete stopcontactgroepen, zware tuinverlichting of rolluikmotoren veilig te automatiseren.

Belangrijke installatietips
Gebruik een vrijloopdiode: Net als bij elk inductief component wekt de spoel van dit relais bij het uitschakelen een hoge inductiespanning (spanningspiek) op. Plaats altijd een vrijloopdiode (zoals een 1N4007) antiparallel over de spoelcontacten om de aansturende elektronica (transistor of IC) te beschermen tegen doorbranden.

Dimensionering van de printsporen: Als je de volle 16 Ampère over de printplaat gaat sturen, moeten de koperbanen die naar de schakelcontacten (COM, NO, NC) lopen extreem breed en dik zijn. Te dunne printsporen werken als een zekering en zullen bij deze stroomsterkte direct oververhit raken en wegbranden. Het extra dik vertinnen van deze banen of het aanbrengen van een massieve koperdraad op het spoor is sterk aanbevolen.

Let op de rastermaat (Pinout): De 16A uitvoering van de Omron G2R heeft vaak een specifieke pinbezetting (high-capacity variant, meestal aangeduid met een 'E' in het volledige typenummer) waarbij de pinnen verder uit elkaar staan of dubbel zijn uitgevoerd in vergelijking met de lichtere 10A variant. Raadpleeg altijd de datasheet voor de exacte boringen in je printplaat-ontwerp.

Flexibiliteit met een relaisvoet: Als het relais wordt ingezet in een omgeving waar het dag en nacht intensief moet schakelen, overweeg dan om een geschikte Omron relaisvoet op de printplaat of op een DIN-rail te monteren. Mocht het relais na jaren trouwe dienst het einde van zijn levensduur bereiken, dan plug je simpelweg een nieuw exemplaar in zonder te hoeven desolderen.
