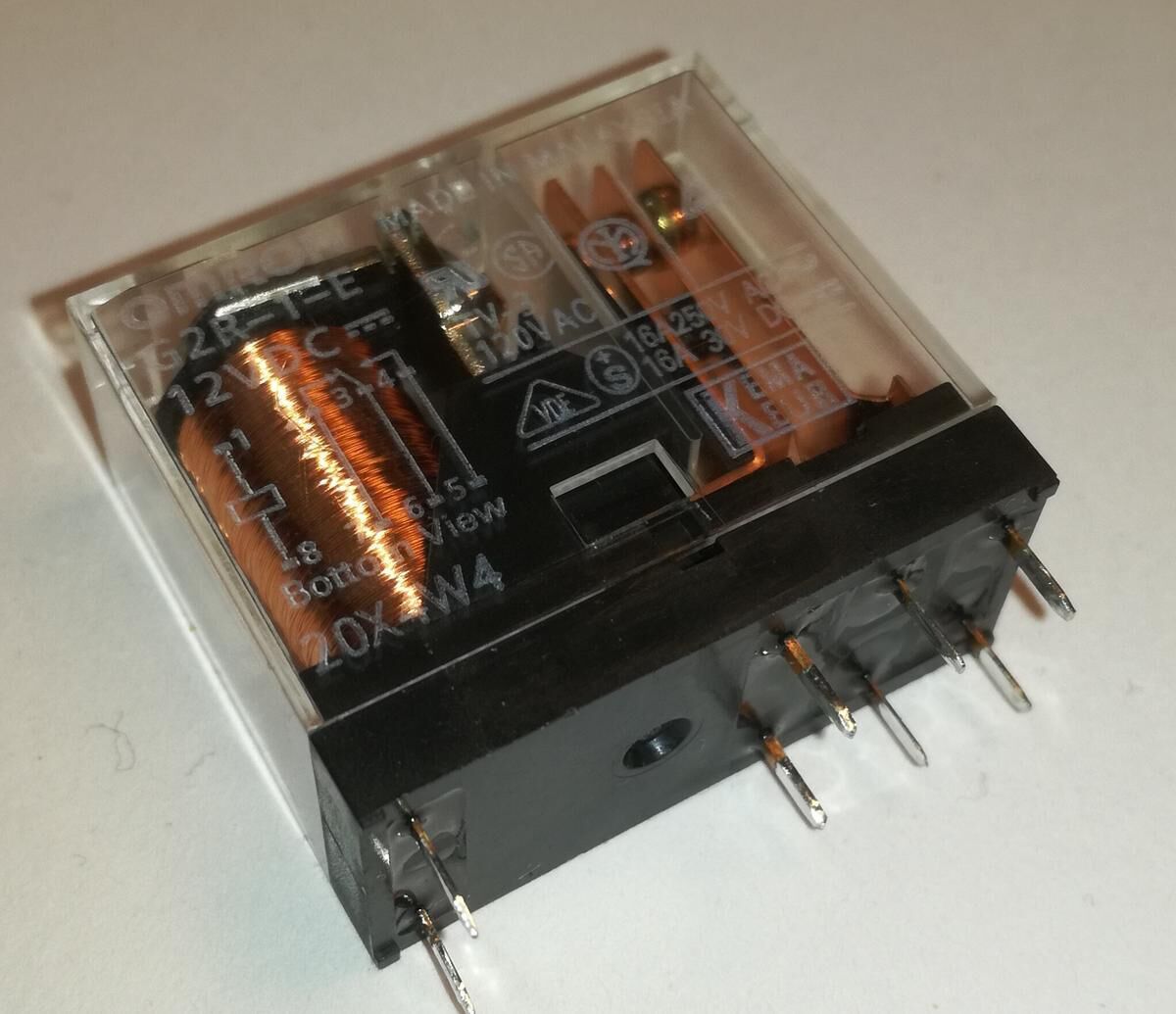

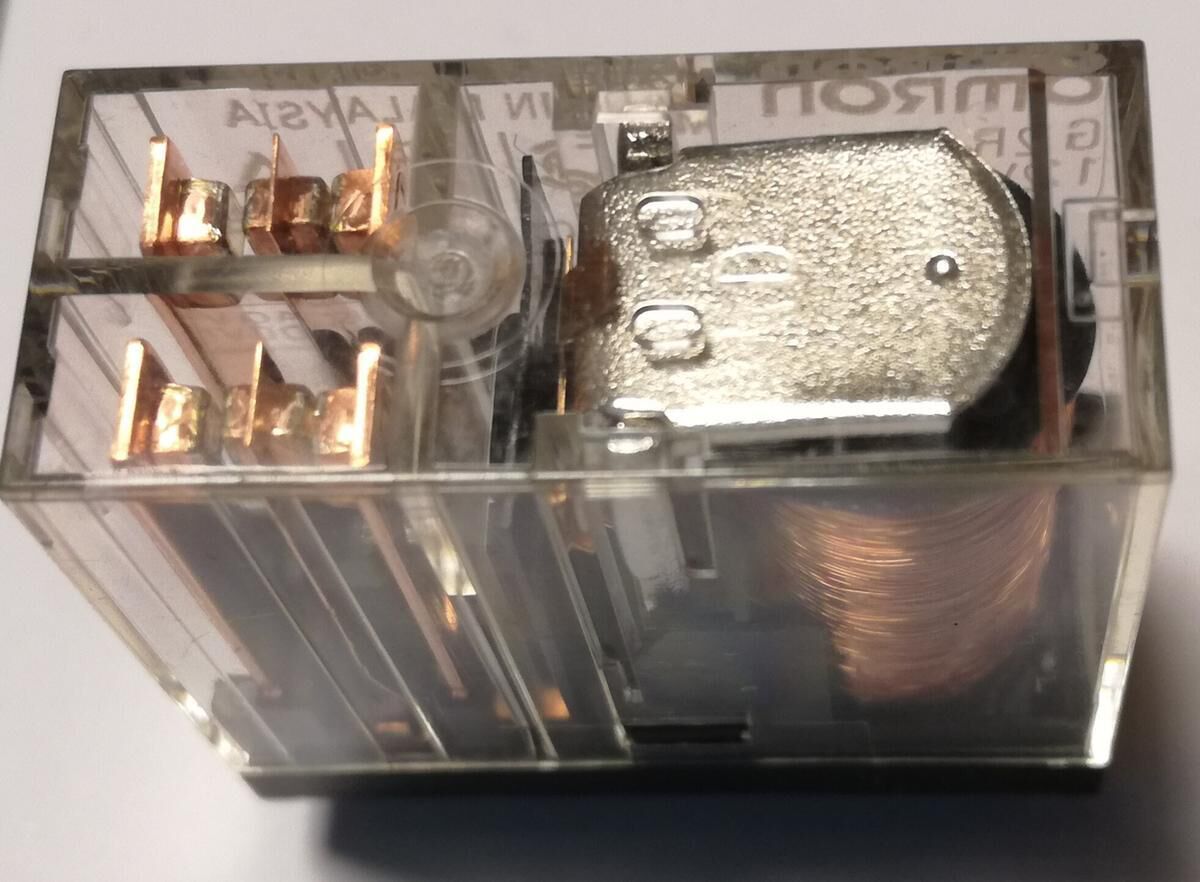

Omron | Printrelais | GR2 | 2 x Wissel | 12Vdc | 5A

De Omron G2R Printrelais (2 x Wissel / 12Vdc / 5A) is een compact, hoogwaardig en veelzijdig vermogensrelais dat specifiek is ontworpen voor rechtstreekse montage op een printplaat (PCB) of in een geschikte relaisvoet. Dankzij de configuratie met twee onafhankelijke wisselcontacten, een betrouwbare schakelcapaciteit van 5 Ampère en een gangbare spoelspanning van 12Vdc, is dit relais een populaire keuze voor zowel consumentenelektronica, modelbouw als industriële automatisering.

Belangrijkste kenmerken en voordelen
Twee onafhankelijke wisselcontacten (2x wissel): De DPDT-configuratie betekent dat dit relais twee volledig gescheiden stroomkringen tegelijkertijd kan schakelen. Elk contact beschikt over een eigen gemeenschappelijke aansluiting (COM), rustcontact (NC) en arbeidscontact (NO). Dit maakt het relais perfect voor het synchroon schakelen van zowel de plus- als de minlijn, of voor het ompolen van DC-motoren (vooruit/achteruit).

Ideaal voor 12V-systemen: Omdat de stuurspoel werkt op 12 Volt gelijkstroom, sluit dit relais naadloos aan op standaardsystemen zoals computervoedingen, automotive-elektronica (zwakstroomgedeeltes), alarmsystemen en 12V-voedingen van microcontrollers (via een geschikte transistor of driver-IC).

Veilige elektrische scheiding: Omron heeft de G2R-serie ontworpen met een strikte fysieke en elektrische scheiding tussen de 12V-stuurzijde en de te schakelen contacten (tot wel 5000V isolatiespanning). Dit beschermt je gevoelige stuurelektronica tegen eventuele overspanningen of storingen aan de schakelzijde.

Betrouwbare industriële kwaliteit: De robuuste behuizing biedt uitstekende bescherming tegen trillingen en wisselende temperaturen. De interne contacten zijn ontworpen om ook bij langdurige belasting minimaal te slijten en een lage contactweerstand te behouden.

Toepassingen
Dankzij de dubbele wisselcontacten en de 5A rating is dit relais multifunctioneel inzetbaar:

Audio- en Videosystemen: Het gelijktijdig omschakelen van het linker- en rechteraudokanaal (stereo) zonder interferentie of bijgeluiden.

Motorsturingen en Modelbouw: Het omkeren van de draairichting van kleine gelijkstroommotoren of het aansturen van wissels en signalen op modelspoorbanen.

Domotica en Smart Home: Het schakelen van lichtere apparaten, LED-voedingen, elektronische sloten of kleppen in automatiseringsprojecten.

Beveiligingssystemen: Integratie in alarmsystemen en toegangscoltroles waar extra potentiaalvrije meldcontacten nodig zijn.

Belangrijke installatietips
Gebruik een vrijloopdiode: Net als bij elk inductief component wekt de spoel van dit relais bij het uitschakelen een hoge inductiespanning (spanningspiek) op. Plaats altijd een vrijloopdiode (zoals een 1N4007) antiparallel over de spoelcontacten om de aansturende elektronica (zoals een transistor of Arduino-poort met driver) te beschermen tegen doorbranden.

Dimensionering van de printsporen: Hoewel 5 Ampère minder stroom is dan bij de 16A-varianten, moeten de koperbanen op je printplaat naar de schakelcontacten (COM, NO, NC) nog steeds voldoende breed zijn om opwarmen van de printplaat te voorkomen.

Let op de rastermaat (Pinout): De 2-polige (2x wissel) uitvoering van de Omron G2R heeft een specifieke pinbezetting die verschilt van de 1-polige varianten. Raadpleeg altijd de datasheet voor de exacte afmetingen en boorgaten voordat je een printplaat ontwerpt.

Eenvoudig onderhoud met een relaisvoet: Als het relais wordt ingezet in een applicatie waar het zeer frequent moet schakelen, overweeg dan om een geschikte print- of DIN-rail relaisvoet te gebruiken. Mocht het relais na verloop van tijd aan vervanging toe zijn, dan plug je simpelweg een nieuw exemplaar in zonder te hoeven solderen.
