Omron | Printrelais | G5RL | 1 x Maakcontact | 12Vdc | 16A

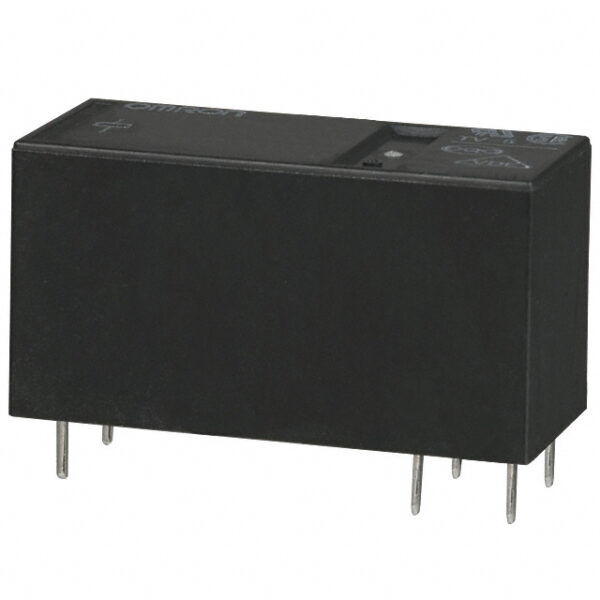

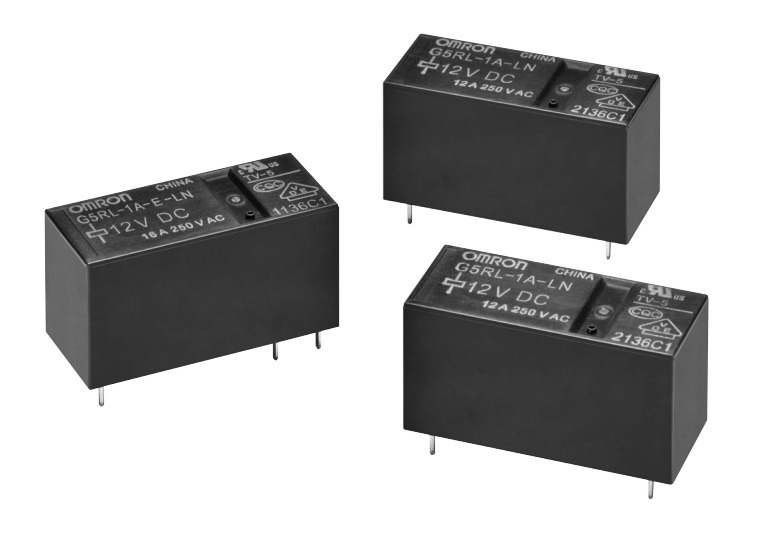

Dit Omron G5RL Printrelais (G5RL-1A-E-HR-12DC) is een krachtig, betrouwbaar en zeer compact vermogensrelais dat specifiek is ontworpen voor rechtstreekse montage op een printplaat (PCB). Dit relais blinkt uit door zijn hoge schakelcapaciteit van maar liefst 16 Ampère en een extreem lage bouwhoogte (low profile). De HR-toevoeging (High Inrush) in het typenummer betekent dat dit model speciaal is geoptimaliseerd om zeer hoge inschakelstromen (piekstromen) op te vangen zonder dat de interne contacten aan elkaar vastlassen. Met een stuurspanning van 12Vdc en een enkel maakcontact is dit relais een absolute favoriet voor moderne elektronica die zware of inductieve lasten moet schakelen.

Belangrijkste kenmerken en voordelen
High Inrush stroombestendigheid (HR): Apparaten zoals led-verlichting, voedingen en motoren trekken bij het inschakelen kortstondig een enorme piekstroom (inrush current) die vele malen hoger is dan de normale bedrijfsstroom. Dit Omron relais is dankzij speciale contactmaterialen (vaak zilver-tinoxide) constructief ontworpen om deze klappen op te vangen zonder dat de contacten inbranden of verkleven.

Efficiënt maakcontact (1x maak): De SPST-NO configuratie betekent dat de stroomkring in rustpositie volledig geopend is. Zodra de 12V-spoel bekrachtigd wordt, sluit het contact en wordt de verbruiker ingeschakeld. Dit is de meest efficiënte en gebruikte configuratie voor pure aan/uit-schakelingen.

Low Profile behuizing: De G5RL-serie staat bekend om zijn platte design. Hierdoor neemt het relais niet alleen weinig grondoppervlak in op de printplaat, maar past het ook moeiteloos in behuizingen met een zeer beperkte hoogte, zoals platte consumentenproducten of compacte industriële modules.

Hoge isolatie en veiligheid: Het relais biedt een superieure galvanische scheiding tussen de veilige 12V-stuurzijde en de krachtige 230V-schakelzijde. Dit beschermt de achterliggende microcontrollers of transistors tegen gevaarlijke netspanningen.

Toepassingen
Dankzij de High Inrush eigenschap en de 16A rating is dit specifieke relais uitermate geschikt voor:

Led-verlichting en Drivers: Led-voedingen staan bekend om hun extreem hoge inschakelpieken. Dit relais schakelt complete led-groepen of straatverlichting zonder problemen.

Smart Home en Domotica: Inbouwactuators en slimme schakelaars die achter een wandcontactdoos of in een compacte verdeelkast moeten worden weggewerkt.

Huishoudelijke apparaten: Aansturing van verwarmingselementen, compressoren of motoren in airconditioners, wasmachines en magnetrons.

Voedingen en Audio-apparatuur: Het schakelen van de primaire zijde (netspanning) van zware ringkerntransformatoren of industriële schakelende voedingen.

Belangrijke installatietips
Plaats een vrijloopdiode: Net als elk ander inductief component wekt de spoel van dit relais bij het uitschakelen een hoge inductiespanning (spanningspiek) op. Plaats altijd een geschikte vrijloopdiode (zoals een 1N4007) antiparallel over de twee spoelcontacten om te voorkomen dat de aansturende transistor of driver-IC doorbrandt.

Dikte van de printsporen: Als je de maximale 16 Ampère over de printplaat gaat sturen, moeten de koperbanen die naar de twee schakelcontacten lopen extreem breed en dik zijn uitgevoerd. Te dunne printsporen functioneren als een zekering en zullen direct smelten. Het is sterk aanbevolen om deze sporen extra dik te vertinnen of te versterken met een massieve koperdraad.

Lay-out en Pinout: De G5RL-1A-E-HR heeft een specifieke pinconfiguratie. Omdat het een 16A 'High Capacity' (E) variant betreft, zijn de pinnen voor het schakelcontact vaak robuuster uitgevoerd of dubbel uitgevoerd om de stroom te spreiden. Raadpleeg voor het etsen of frezen van de printplaat altijd exact de datasheet van deze specifieke Omron-code.

Solderen: Gebruik een soldeerbout met voldoende vermogen en een brede punt. Omdat de contactpinnen relatief dik zijn, voeren ze de warmte snel af. Breng het soldeertin vlot aan om te voorkomen dat de interne behuizing van het relais door te langdurige verhitting vervormt.
