NEUTRIK RJ45 CHASSISDEEL NETWERKAANSLUITING

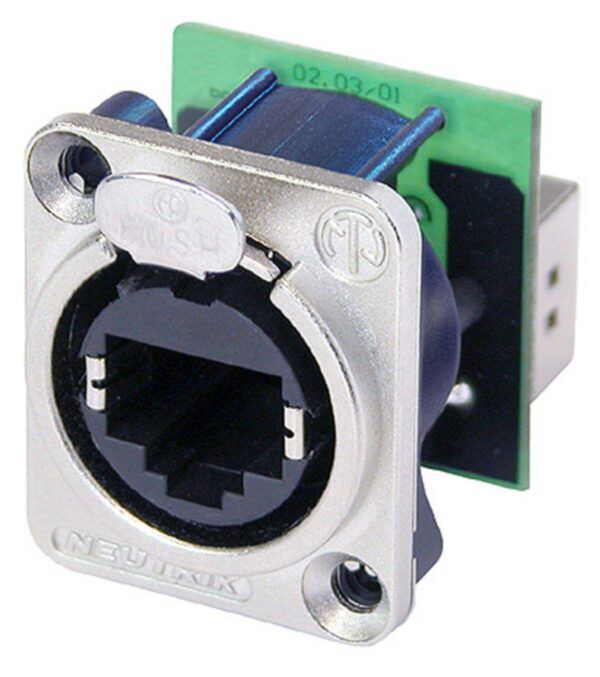

Dit Neutrik RJ45 EtherCon Chassisdeel (D-Series) is een uiterst robuust, vakkundig ontworpen koppelstuk (feedthrough receptacle) voor netwerkaansluitingen in professionele omgevingen. Dit chassisdeel combineert het gemak van een standaard RJ45-netwerkaansluiting met de mechanische onverwoestbaarheid van de bekende Neutrik D-serie metalen behuizingen. Speciaal geoptimaliseerd voor pro-audio, video en lichtsturingsnetwerken (zoals DMX over Ethernet of Art-Net), biedt dit systeem een betrouwbare en vergrendelbare verbinding die bestand is tegen de zwaarste omstandigheden op podia en in installaties.

Belangrijkste kenmerken en voordelen
Ruggedized & Lockable (EtherCon): Een standaard plastic RJ45-netwerkstekker is kwetsbaar en het clipje breekt op een podium snel af. Neutrik lost dit op door de netwerkkabel te behuizen in een metalen XLR-achtige huls (EtherCon). Dit chassisdeel beschikt over een beveiligd sluitingssysteem (latch lock). Zodra de EtherCon-kabel wordt ingeplugd, vergrendelt deze muurvast. Per ongeluk lostrekken is hierdoor onmogelijk.

Universele compatibiliteit: Een groot voordeel van dit specifieke chassisdeel is dat de voorzijde achterwaarts compatibel is. Heb je op locatie geen speciale EtherCon-kabel bij de hand? Dan past een standaard, conventionele RJ45-netwerkkabel ook gewoon in het chassisdeel (echter zonder de mechanische vergrendeling).

Eenvoudige doorvoer (Feedthrough): Omdat het een koppelstuk betreft met aan de achterzijde een kant-en-klare RJ45-ingang, hoef je geen ingewikkelde netwerkkabels te aderen of te krimpen op een LSA-strook. Je prikt aan de achterkant simpelweg een prefab patchkabel in het chassisdeel. Dit bespaart enorm veel installatietijd en verkleint de kans op storingen.

Gestandaardiseerde D-shape flens: De behuizing is uitgevoerd in de entertainment-industriestandaard D-shape. Dit betekent dat het koppelstuk exact past in alle universele 19-inch patchpanelen, stageboxen, wandplaten en versterker-racks die voor deze maat zijn uitgesneden.

Toepassingen
Professionele Audio (Pro-Audio): Het betrouwbaar transporteren van digitale audiosignalen over netwerkkabels, zoals Dante, AES67 of AVB, tussen mengpanelen, stageboxen en versterkerracks.

Lichtsturing & Broadcast: Verbindingen voor geavanceerde lichttafels en netwerk-nodes via Art-Net/sACN, en voor HD-videosignalen over IP in studio's en regiewagens.

Rackbouw en Stageboxen: Integratie in op maat gemaakte patchpanelen in flightcases voor touring en verhuurbedrijven, waar apparatuur dagelijks snel en slijtvast gekoppeld moet worden.

Belangrijke installatietips
Gebruik de meegeleverde schroeven: Het chassisdeel wordt compleet geleverd met twee montageschroeven. Gebruik deze om de metalen flens strak en trillingsvrij op het paneel te fixeren.

Let op de diepte in de flightcase: Omdat dit een doorvoerkoppeling (feedthrough) is, steekt er aan de achterzijde een RJ45-connector uit waar je een netwerkkabel in klikt. Houd bij het ontwerpen van je patchpaneel of flightcase rekening met deze extra diepte aan de achterkant, inclusief de buigradius van de interne netwerkkabel.

Afscherming (STP vs. UTP): De metalen D-shape behuizing biedt een uitstekende continuïteit voor de afscherming van je netwerk. Voor storingsvrije signaaloverdracht bij professionele audio- en lichttoepassingen wordt sterk aangeraden om gebruik te maken van afgeschermde netwerkkabels (FTP/STP Cat6 of Cat6a) in combinatie met dit chassisdeel.
