MODULAIRE KRIMPPLUG RJ45 8P8C CAT6 F/STP AFGESCHERMD MET DOORSTEEKMONTAGE

Deze Krimpbare Modulaire Plug RJ45 met Doorsteekmontage Afgeschermd (in de praktijk vaak een RJ45 Pass-Through Shielded Plug of EZ-RJ45 genoemd) is de meest innovatieve en gebruiksvriendelijke connector voor het betrouwbaar afmonteren van afgeschermde internetkabels (FTP / STP / SFTP).

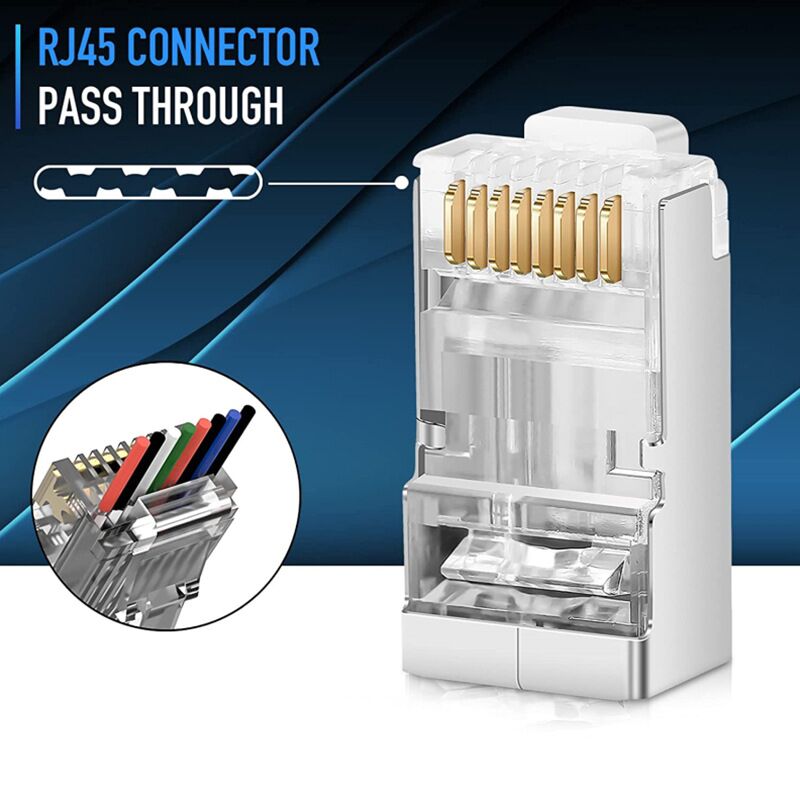

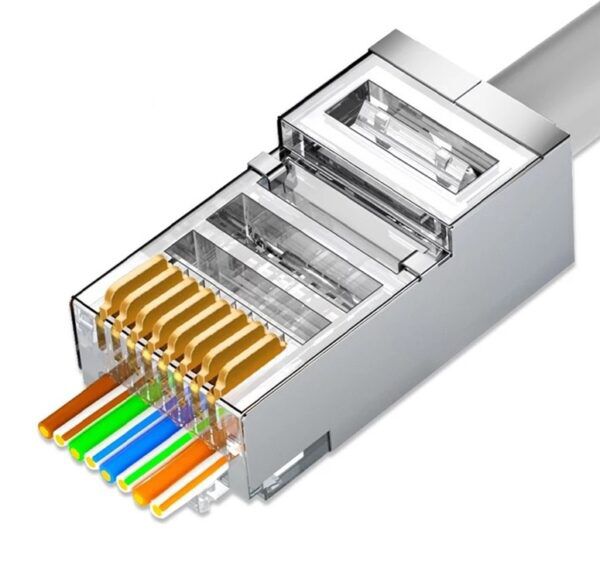

Het unieke kenmerk van de doorsteekmontage (pass-through) is dat de 8 aders van de netwerkkabel aan de voorzijde volledig door de plug heen steken. Pas tijdens het dichtknijpen met een speciale pass-through krimptang worden de aders aan de voorzijde exact gelijk met de plug afgeknipt. Dit voorkomt de grootste frustraties van het traditionele kabelknijpen en garandeert een foutloze, hoogwaardige verbinding.

Belangrijkste voordelen van doorsteekmontage
Geen meetfouten meer: Bij een traditionele plug moet je de aders vooraf exact op de juiste lengte afknippen. Knip je ze te kort, dan maken ze geen contact; knip je ze te lang, dan past de buitenmantel niet in de plug. Bij doorsteekmontage schuif je de aders er zover doorheen als je wilt. Je ziet direct of de buitenmantel diep genoeg in de plug zit voor een optimale trekontlasting.

Visuele controle vóór het krimpen: Omdat de aders aan de voorkant naar buiten steken, kun je 100% visueel controleren of de kleurvolgorde (T568B of T568A) correct is. Dit bespaart enorm veel tijd en voorkomt dat je dure afgeschermde pluggen moet weggooien vanwege een omgewisseld adertje.

Minder signaalverlies (Crosstalk): Omdat je de kabeladers niet ver van tevoren hoeft te ontwringen en af te knippen, blijft de natuurlijke twisting van de aderparen behouden tot diep in de plug. Dit zorgt voor aanzienlijk betere prestaties en minder signaalverlies, wat cruciaal is voor de hoge snelheden van Cat6 en Cat6a.

Waarom een afgeschermde (shielded) uitvoering?
Elektromagnetische bescherming (EMI): De metalen ommanteling van de plug maakt direct contact met de afschermfolie of het vlechtwerk en de aarddraad (drain wire) van de netwerkkabel. Hierdoor worden storingen van buitenaf (zoals van naastgelegen 230V stroomkabels of zware machines) effectief weggeleid naar de aarding van je switch of router.

Stappenplan voor installatie
Voorbereiding: Schuif (indien gewenst) eerst een rubberen beschermtule (boot) over de kabel. Strip ongeveer 2,5 tot 3 cm van de buitenmantel van de netwerkkabel af.

Afscherming verwerken: Sla het metalen vlechtwerk en de folie achteruit over de buitenmantel heen. Wikkel de blootliggende zilveren aarddraad (drain wire) strak om de kabelmantel heen, precies op de plek waar de metalen achterzijde van de plug de kabel straks vastgrijpt.

Aders ontvlechten en sorteren: Ontvlecht de 4 aderparen en leg ze recht naast elkaar in de universele T568B-volgorde van links naar rechts (met het klik-lipje van de plug naar beneden gericht):

Wit-Oranje, Oranje, Wit-Groen, Blauw, Wit-Blauw, Groen, Wit-Bruin, Bruin

Doorsteken: Schuif de aders in de achterzijde van de plug en duw ze er aan de voorkant doorheen. Duw de plug stevig door totdat de buitenmantel (inclusief de teruggeslagen folie/aarddraad) diep in de plug zit.

Krimpen en trimmen: Steek de plug in een geschikte Pass-Through RJ45 krimptang. Knijp de tang stevig dicht. De tang perst nu de goudpinnen in de aders, krimpt de metalen trekontlasting aan de achterzijde vast én snijdt de overtollige aders aan de voorzijde snaarstrak af.

Belangrijke aandachtspunten
Speciale krimptang vereist: Je hebt voor deze pluggen absoluut een krimptang nodig die specifiek geschikt is voor Pass-Through of Doorsteek connectoren (voorzien van een ingebouwd mesje aan de voorzijde). Een traditionele RJ45-krimptang knijpt de pinnen wel aan, maar snijdt de uitstekende draden aan de voorkant niet af.

Let op de AWG-maat (Aderdikte): Afgeschermde Cat6 of Cat6a kabels met een harde kern (solid installatiekabel) hebben vaak dikke aders (AWG23). Controleer altijd of de interne doorstroomkanalen van de pass-through plug groot genoeg zijn voor de aderdikte van jouw specifieke kabel, anders krijg je de aders er niet doorheen geduwd.
