Zettler | Miniatuur Printrelais | 12Vdc | 1 x Wissel | 10A | 360mW
-
Gratis verzending boven de €100,-
-
Op werkdagen vóór 16:30u besteld, dezelfde dag verzonden
-
Veilig betalen met iDeal
- Direct af te halen in de winkel
4,95 incl. btw
Op voorraad
Neem contact op met één van onze specialisten. Wij helpen u graag.

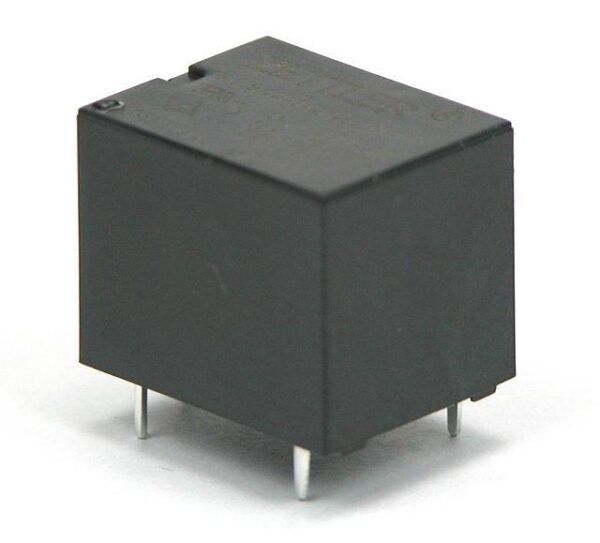

Dit is een compact en uiterst betrouwbaar miniatuur-printrelais, ook wel bekend als een "sugar cube" relais. Dit specifieke model is ontworpen om een aanzienlijke stroom van 10 Ampère te schakelen, terwijl het een geringe ruimte inneemt op een printplaat.
Dit relais werkt op een stuurspanning van 12Vdc en is uitgevoerd met een gevoelige spoel van 360mW, wat helpt om het energieverbruik en de warmteontwikkeling binnen een circuit te beperken.
De belangrijkste technische specificaties zijn:
Merk: Zettler
Stuurspanning (Spoel): 12Vdc (gelijkspanning).

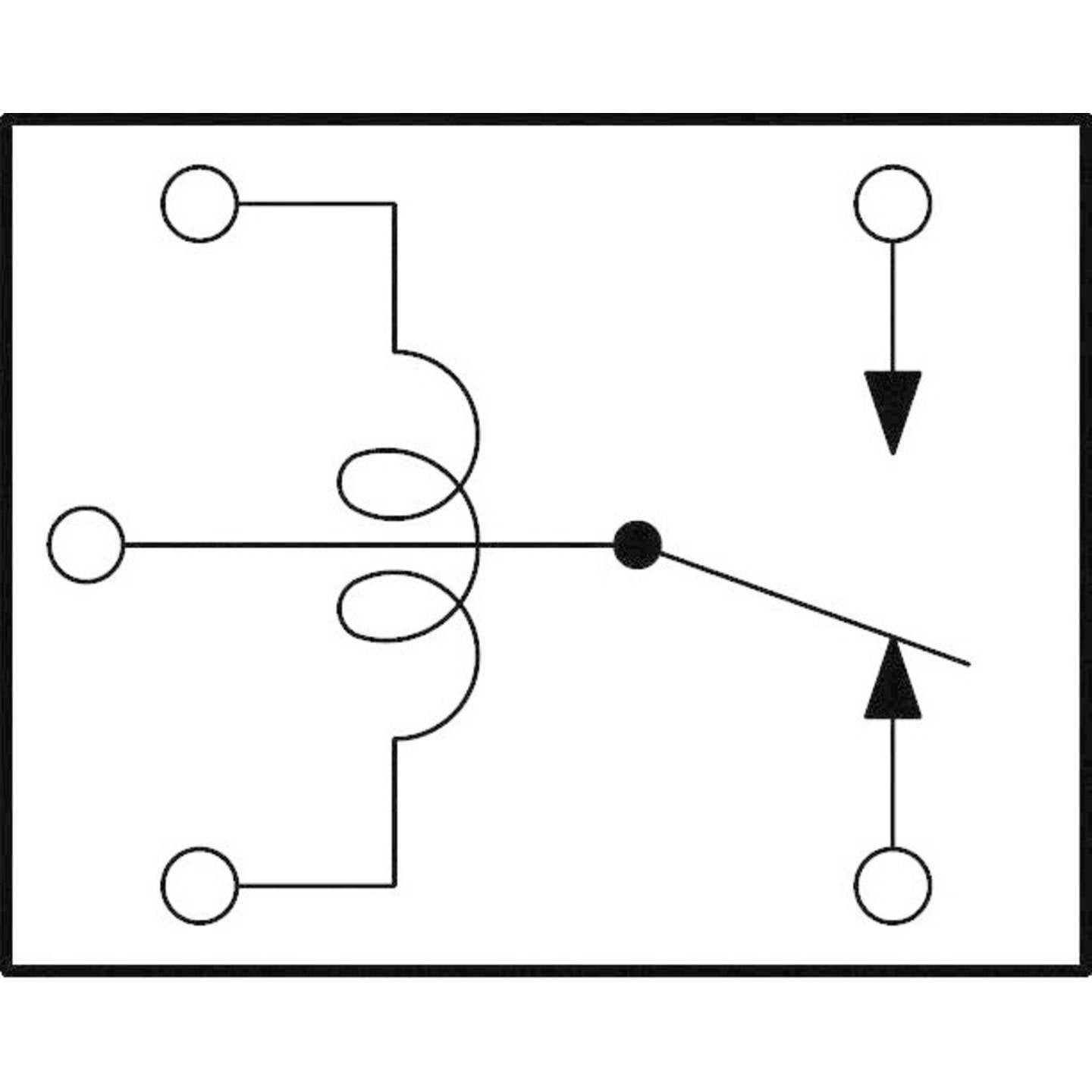

Contactconfiguratie: 1 x wissel (SPDT) – Single Pole Double Throw.
Maximale schakelstroom: 10 Ampère (bij 277Vac of 30Vdc).
Spoelvermogen: 360 mW (gevoelige uitvoering, aangeduid door de 'E').

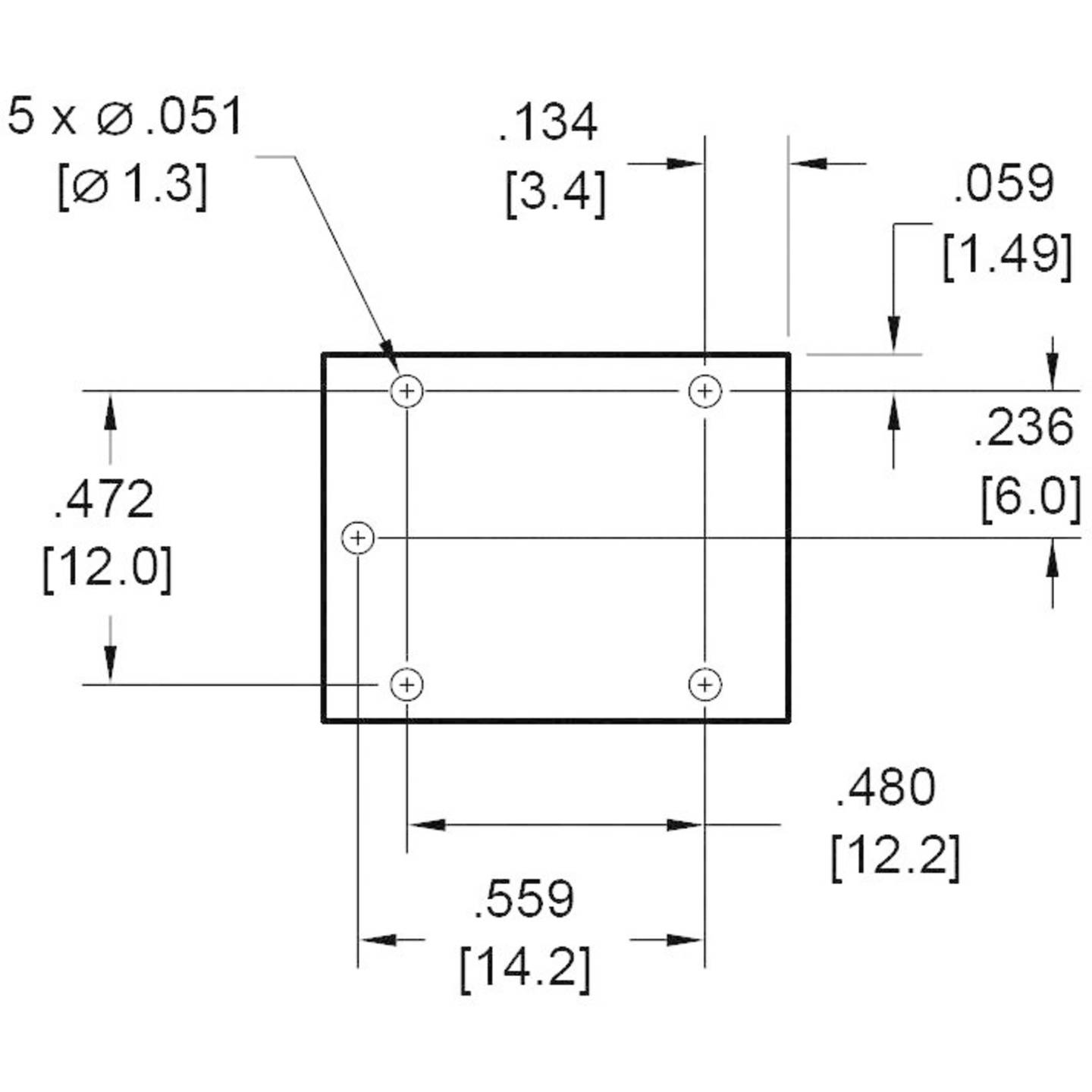

Aansluiting: Printpennen voor directe soldeermontage op een PCB.
Contactmateriaal: AgSnO₂ (Zilver-Tinoxide), wat zorgt voor een uitstekende weerstand tegen inbranding bij hoge inschakelstromen.
Kenmerken en Ontwerp: De AZ943-serie van Zettler staat bekend om zijn robuuste prestaties in een kleine behuizing.
Toepassingen: Dankzij de standaard 12V-aansturing en de 10A belastbaarheid is dit relais een veelzijdige keuze voor:
Huishoudelijke apparaten: Besturing van motoren, pompen of verwarmingselementen in witgoed en kleine keukenapparatuur.
Automotive elektronica: Schakelen van accessoires of verlichting in voertuigen met een 12V-boordnet.
HVAC-systemen: Gebruik in thermostaten en regelaars voor airconditioning of verwarming.
Domotica: Compacte inbouwmodules voor het schakelen van verlichting en wandcontactdozen.
Installatietip: Hoewel dit relais klein is, is het bij het ontwerpen van een PCB cruciaal om de koperbanen breed genoeg te maken voor de volledige 10A belasting om oververhitting te voorkomen. Omdat dit een DC-relais is, dient u een vrijloopdiode parallel over de spoel te plaatsen. Dit beschermt de aansturende componenten, zoals een transistor of microcontroller, tegen de inductieve spanningspiek die vrijkomt bij het uitschakelen van het relais.
