LM2596S Regelbare DC-DC Step Up Spanningsregelaar

Met deze 5A High Power DC-DC Boost Converter Module verhoog je eenvoudig en efficiënt gelijkspanning voor diverse elektronica- en DIY-projecten. Deze krachtige non-isolated vermogensmodule is voorzien van een geïntegreerde MOSFET, een ingebouwde status-LED en uitgebreide beveiligingen voor maximale betrouwbaarheid.

Met een maximale efficiëntie tot 94% en een vermogen tot 30W is dit de ideale spanningsomvormer voor toepassingen waar een stabiele, hoogwaardige uitgangsspanning vereist is.

Belangrijkste kenmerken & voordelen

Hoge efficiëntie: Tot wel 94% conversie-efficiëntie voor minimale warmteontwikkeling.

Brede ingangsspanning: Geschikt voor een ingangsspanning van 3V tot 35V (limiet 40V).

Instelbare uitgangsspanning: Eenvoudig te regelen van 5V tot 40V (limiet 45V) via de precisie-potentiometer.

Ingebouwde beveiliging: Uitgerust met beveiliging tegen overtemperatuur, overstroom en ompoolbeveiliging tot 40V.

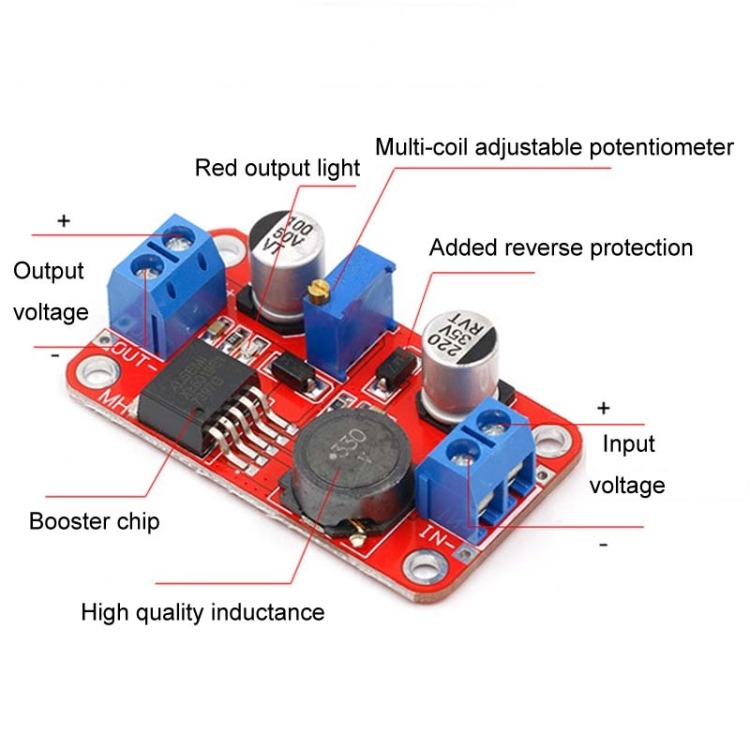

Compact & betrouwbaar: Geïntegreerde MOSFET zorgt voor weinig externe componenten en een stabiele stroomvoorziening.

Handleiding & gebruik

Sluit een voedingsbron (3-35V) aan op de ingang. Het rode indicatorlampje gaat branden wanneer de module actief is.

Draai aan de blauwe potentiometer (tegen de klok in voor verhogen van de spanning) en meet de uitgang met een multimeter totdat de gewenste spanning is bereikt.

Technische specificaties

Type module: Non-isolated boost converter (step-up)

Ingangsspanning: 3V - 35V (Aanbevolen) | 3V - 40V (Max limiet)

Uitgangsspanning: 5V - 40V (Aanbevolen) | 5V - 45V (Max limiet)

Ingangsstroom: 0A - 3A (Aanbevolen) | 5A (Max limiet)

Schakelfrequentie: 220 kHz

Maximale efficiëntie: 94%

Uitgangsrimpel: Minder dan 100 mV

Spannings- & belastingsregulatie: ±0,5%

Bedrijfstemperatuur: -20°C tot 85°C (Aanbevolen) | -40°C tot 150°C (Max limiet)

Ompoolbeveiliging: Ja, tot 40V
