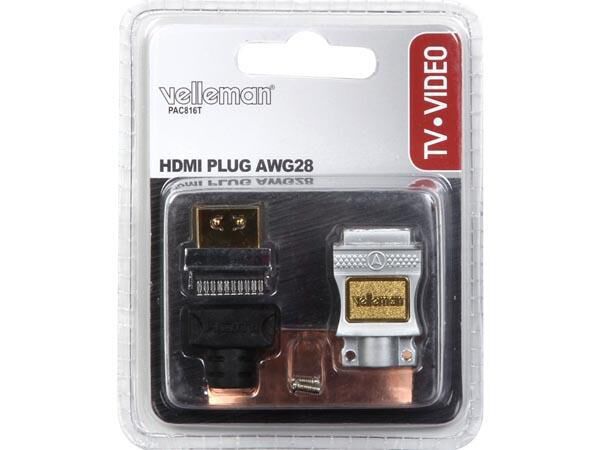

HDMI PLUG AWG28 / PROFESSIONEEL

De Soldeer HDMI Plug (Professioneel Metaal) is een hoogwaardige, losse HDMI-stekker (Type A, mannelijk) die speciaal is ontworpen voor handmatige soldeermontage op HDMI-kabels met een aderdikte van AWG28. Deze connector is de ideale oplossing voor professionele installateurs en veeleisende doe-het-zelvers die zelf HDMI-kabels op maat willen maken, repareren of door krappe kabelbuizen moeten trekken waar een kant-en-klare stekker niet doorheen past.

Belangrijkste kenmerken en voordelen

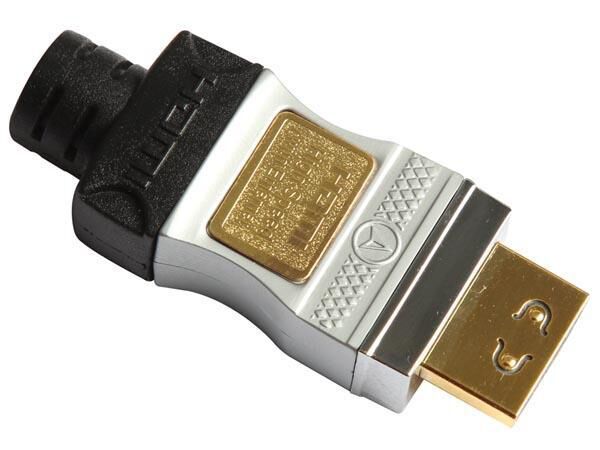

Professionele metalen behuizing: De stevige metalen ommanteling biedt niet alleen een uitstekende mechanische bescherming tegen buigen, trekken en stoten, maar fungeert ook als een barrière tegen elektromagnetische interferentie (EMI). Dit is essentieel voor het behoud van een storingsvrije digitale signaaloverdracht.

Vergulde contactpunten: De interne soldeerpads en de externe connectorpennetjes zijn voorzien van een dun goudlaagje. Goud oxideert niet, wat betekent dat de verbinding ook na jarenlang gebruik in vochtige of warme omgevingen optimaal blijft geleiden.

Perfect voor AWG28: De interne geleiders en de kabelingang zijn exact gedimensioneerd voor AWG28-bekabeling (aders met een diameter van ca. 0,32 mm). Dit zorgt ervoor dat de aders netjes op de soldeerpads passen zonder dat ze elkaar raken en kortsluiting veroorzaken.

Ideaal voor kabeltrekken: Een standaard HDMI-stekker is vaak te breed om door een flexibele buis of gipsplaatmuur te trekken. Door een losse HDMI-kabel zonder stekkers te trekken en naderhand deze soldeerplug te monteren, los je dit probleem eenvoudig op.

Toepassingen
Maatwerk installaties: Het maken van HDMI-kabels met een exacte lengte voor home cinema-systemen, vergaderruimtes of presentatieschermen, zodat er geen overtollige kabellussen weggewerkt hoeven te worden.

Reparaties: Het vervangen van een verbogen of afgebroken HDMI-stekker aan een dure, reeds weggewerkte HDMI-langeafstandskabel (bijvoorbeeld in een muur of plafond).

AV-Kabelmanagement: Afmonteren van HDMI-kabels op specifieke wandcontactdozen of patchpanelen.

Belangrijke soldeer- en installatietips
Uiterst secure klus (19 pinnen): Een HDMI-verbinding maakt gebruik van 19 afzonderlijke aders die heel dicht op elkaar gesoldeerd moeten worden op een kleine printplaat (PCB). Dit vereist een vaste hand, een soldeerbout met een zeer fijne (potlood)punt en bij voorkeur een loep of microscoop.

Gebruik de juiste soldeerttin: Gebruik hoogwaardige, dunne elektronica-soldeertin (bij voorkeur 0,6 mm dik) met een ingebouwde harskern (flux) voor een snelle en schone vloeiing.

Vergeet de behuizing niet: Schuif de metalen achterkap, de huls en eventuele krimpkous eerst over de kabel heen voordat je begint met het solderen van de aders op de plug. Als de pinnen eenmaal vastzitten, kun je de behuizing er niet meer vanaf de achterkant op krijgen.

Aansluitschema (Pinout): HDMI maakt gebruik van getwiste aderparen voor de datasignalen (TMDS). Het is cruciaal om exact het juiste HDMI-bedradingsschema (pin 1 tot en met 19) aan te houden en aan beide kanten van de kabel exact dezelfde ader op dezelfde pin te solderen.

Doormeetcontrole: Controleer na het solderen en vóórdat je de metalen behuizing sluit met een multimeter (op de stand voor continuïteit/pieptoon) of er geen ongewenste solderbruggen (kortsluiting) tussen de naastgelegen pinnen zijn ontstaan.
