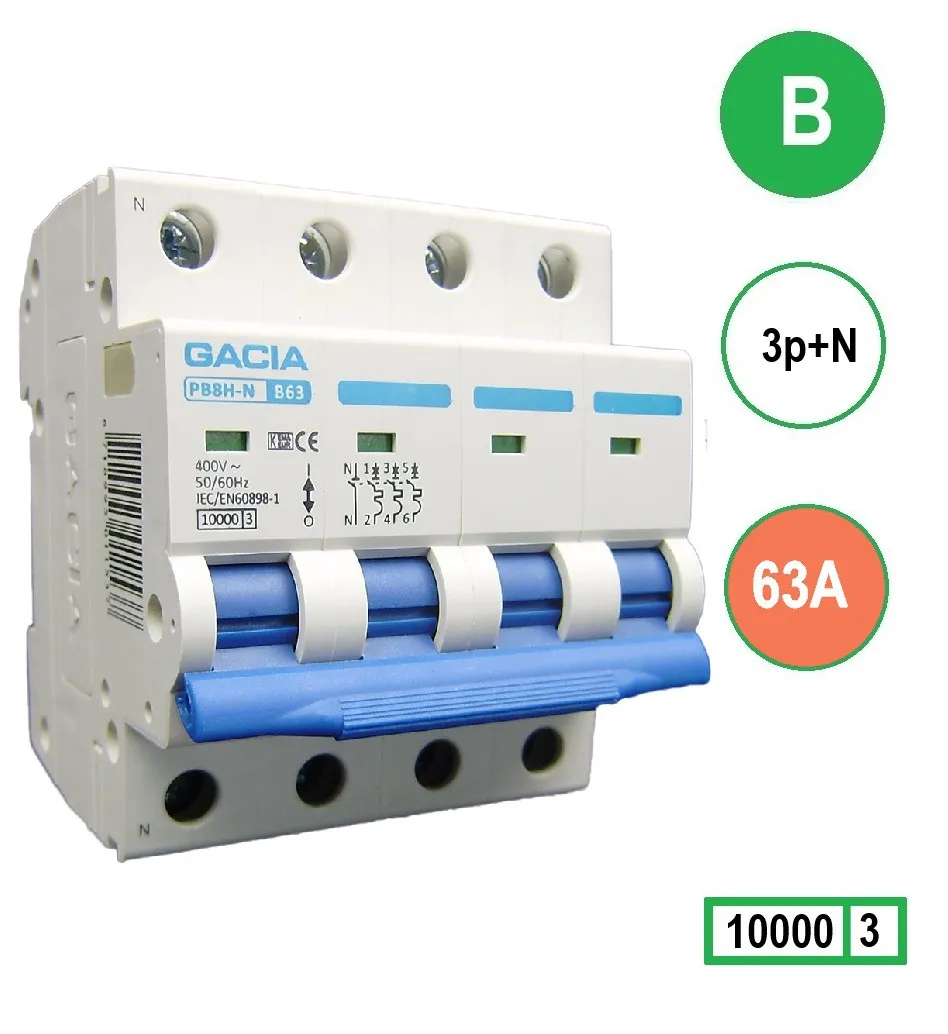

Gacia | Installatieautomaat | B63 | 3P+N | 63A | B Karakteristiek

Deze Gacia Installatieautomaat (B63 | 3P+N | 63A) is een industrieel krachtige, 4-polige automatische schakelaar die ontworpen is voor het beveiligen van zeer zware driefasige elektrische installaties (krachtstroom). Dit component combineert drie apart beveiligde fasen en een meeschakelende nulgeleider (3P+N) in één robuuste behuizing. Met een extreem hoge nominale stroomsterkte van 63 Ampère en een snelle B-karakteristiek biedt deze automaat een maximale bescherming van uw hoofdkabels en zware verdeelsystemen tegen de schadelijke gevolgen van overbelasting en kortsluiting.

Toepassingsgebieden
Met een capaciteit van 63A en een B-karakteristiek wordt deze krachtgroep-automaat voornamelijk ingezet in industriële omgevingen, utiliteitsbouw of als hoofdbeveiliging voor sub-installaties:

Hoofdbeveiliging van grote onderverdelers: De absolute standaard voor het beveiligen van de dikke voedingskabel die van de hoofdkast naar een grote onderverdeelkast loopt (bijvoorbeeld in een fabriekshal, een grote werkplaats, een kantoorpand of een evenementenlocatie).

Zware PV-omvormers (Zonnepaneel-parken): Uitstekend geschikt voor het veilig terugleveren van grote hoeveelheden zonne-energie via zeer krachtige commerciële 3-fase omvormers.

Grootkeukens en industrie-ovens: Geschikt voor het beveiligen van complete kookstraten in restaurants of zware, ohms verwarmde ovens in bakkerijen en productieomgevingen.

Omvangrijke laadinfrastructuur (Multi-EV): Te gebruiken voor het voeden van een compleet laadplein of meerdere gekoppelde snelladers die grote vermogens over 3 fasen verdelen.

Belangrijke installatie- en veiligheidstips
Niet geschikt voor zware elektromotoren: Omdat deze automaat beschikt over een B-karakteristiek, zal hij direct trippen bij een kortstondige stroompiek. Heeft u machines met grote elektromotoren die bij het inschakelen een hoge inductieve aanloopstroom vragen (zoals zware industriële compressoren, grote afzuiginstallaties of zware koelmachines)? Dan is deze B63-automaat minder geschikt en kunt u beter kiezen voor een automaat met een tragere C-karakteristiek (C63) of D-karakteristiek.

Houd strikt rekening met de selectiviteit: Een 63A installatieautomaat vraagt om een extreem krachtige en zware hoofdaansluiting van uw netbeheerder. Om te zorgen dat bij een storing deze automaat tript en niet de hoofdzekering van het netbeheerderpand, moet de voorafgaande zekering minimaal een factor 1,6 groter zijn. Dit betekent dat een 63A automaat in de regel pas geplaatst mag worden bij een hoofdaansluiting van minimaal 3 x 100A. Bij standaard huisaansluitingen (zoals 3 x 25A of 3 x 35A) mag deze automaat dus absoluut niet worden toegepast.

Match de kabeldiameter aan het extreem hoge vermogen: Gezien de zeer hoge stroomsterkte van 63 Ampère is het gebruik van de juiste kabeldikte van levensbelang om oververhitting en brandgevaar te voorkomen. Afhankelijk van de lengte van de kabel en de wijze van aanleg, dient de aangesloten kabel minimaal een aderdoorsnede van 10 mm², 16 mm² of zelfs 25 mm² te hebben. Draai de schroefklemmen bovendien altijd vast met het juiste, voorgeschreven aandraaimoment (Nm) en gebruik bij soepele aders gecertificeerde adereindhulzen.
