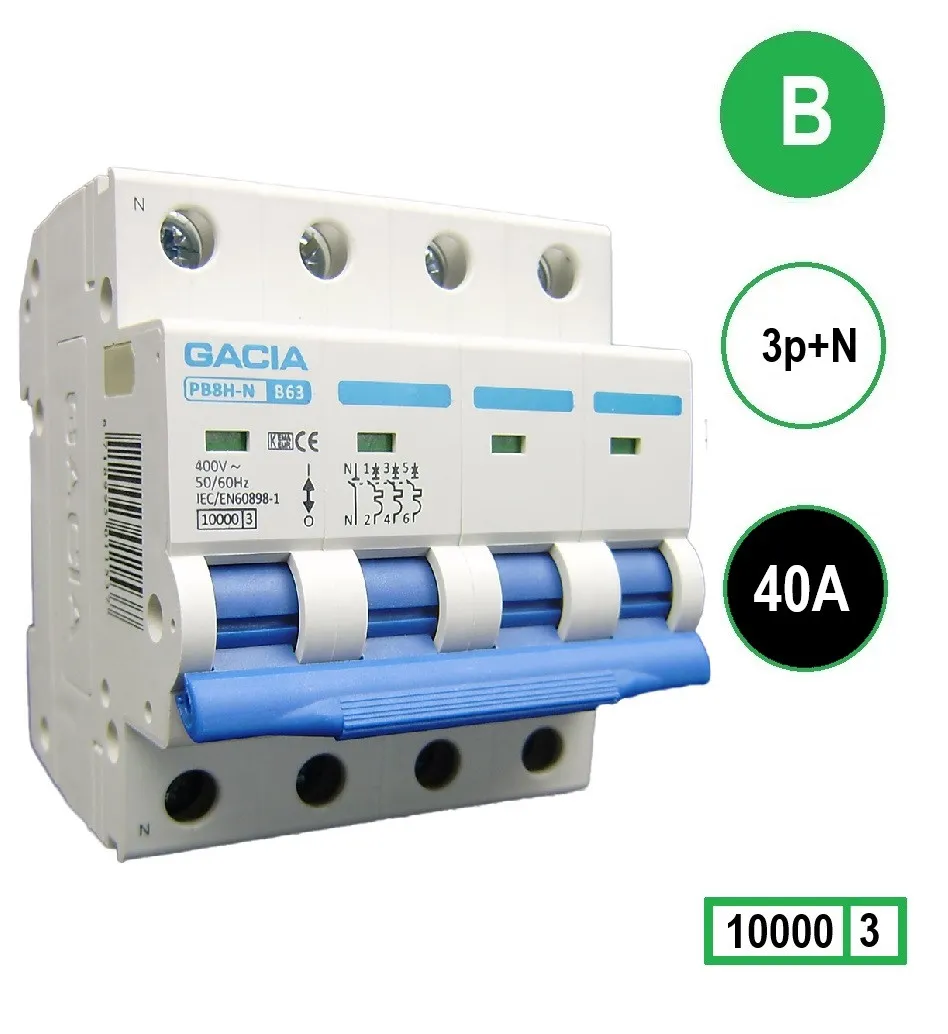

Gacia | Installatieautomaat | B40 | 3P+N | 40A | B Karakteristiek

Deze Gacia Installatieautomaat (B40 | 3P+N | 40A) is een krachtige, 4-polige automatische schakelaar die ontworpen is voor het beveiligen van zware driefasige elektrische installaties (krachtstroom). Dit component combineert drie apart beveiligde fasen en een meeschakelende nulgeleider (3P+N) in één compacte behuizing. Met een hoge nominale stroomsterkte van 40 Ampère en een snelle B-karakteristiek biedt deze automaat een maximale bescherming van uw zware bekabeling en distributiesystemen tegen de schadelijke gevolgen van overbelasting en kortsluiting.

Toepassingsgebieden
Met een capaciteit van 40A en een B-karakteristiek wordt deze krachtgroep-automaat voornamelijk ingezet als hoofdbeveiliging voor sub-installaties of extreem zware, ohms verdeelde verbruikers:

Voeding van onderverdelers (Sub-panels): Ideaal om als hoofdschakelaar/beveiliging te dienen voor een dikke voedingskabel die naar een onderverdeelkast loopt (bijvoorbeeld in een losstaande garage, werkplaats of tuinhuis).

Zware laadstations (Multi-EV charging): Geschikt voor het beveiligen van laadwanden of meerdere gekoppelde laadpalen die grote vermogens over 3 fasen verdelen.

Grote doorstroomverwarmers & Industrie-ovens: Uitstekend voor zware elektrische heaters, sauna-ovens of industriële ovens die direct een hoge stroom vragen voor warmte-opwekking zonder inductieve opstartpiek.

Omvangrijke PV-omvormers: Te gebruiken voor het grootschalig terugleveren van zonne-energie via zeer krachtige 3-fase omvormers in commerciële of grote residentiële installaties.

Belangrijke installatie- en veiligheidstips
Niet geschikt voor zware elektromotoren: Omdat deze automaat beschikt over een B-karakteristiek, zal hij direct trippen bij een kortstondige stroompiek. Heeft u machines met een zware elektromotor die bij het inschakelen een hoge inductieve aanloopstroom vragen (zoals grote industriële compressoren, zware afzuiginstallaties of professionele lasapparatuur)? Dan is deze B40-automaat minder geschikt en kunt u beter kiezen voor een automaat met een tragere C-karakteristiek (C40).

Houd strikt rekening met de selectiviteit: Een 40A installatieautomaat vraagt om een extreem krachtige hoofdaansluiting van uw netbeheerder. Om selectiviteit te garanderen (zodat bij een storing deze automaat tript en niet de hoofdzekering in de verzegelde kast daaronder), moet de voorafgaande zekering minimaal een factor 1,6 groter zijn. Dit betekent dat een 40A automaat in de regel pas geplaatst mag worden bij een hoofdaansluiting van minimaal 3 x 63A. Bij standaard huisaansluitingen (zoals 3 x 25A) mag deze automaat dus absoluut niet worden toegepast.

Match de kabeldiameter aan het hoge vermogen: Gezien de zeer hoge stroomsterkte van 40 Ampère is het gebruik van de juiste kabeldikte van levensbelang om oververhitting en brandgevaar te voorkomen. Afhankelijk van de lengte van de kabel en de wijze van aanleg, dient de aangesloten kabel minimaal een aderdoorsnede van 6 mm² of 10 mm² te hebben. Draai de schroefklemmen bovendien altijd vast met het juiste aandraaimoment (Nm) en gebruik bij soepele aders gecertificeerde adereindhulzen.
