Dit is een ultra-compact miniatuur-printrelais uit de 36-serie, specifiek ontworpen voor een zeer lage stuurspanning van 3Vdc. Door zijn kleine "sugar cube" vormfactor is dit relais uitermate geschikt voor moderne elektronica die werkt op batterijen of lage logische spanningen, waarbij toch een aanzienlijk vermogen geschakeld moet worden.
Dit model combineert een gevoelige spoel van 360mW met een robuust schakelvermogen van 10 Ampère.
De belangrijkste technische specificaties zijn:
Merk: Finder (Serie 36)
Stuurspanning (Spoel): 3Vdc (gelijkspanning).

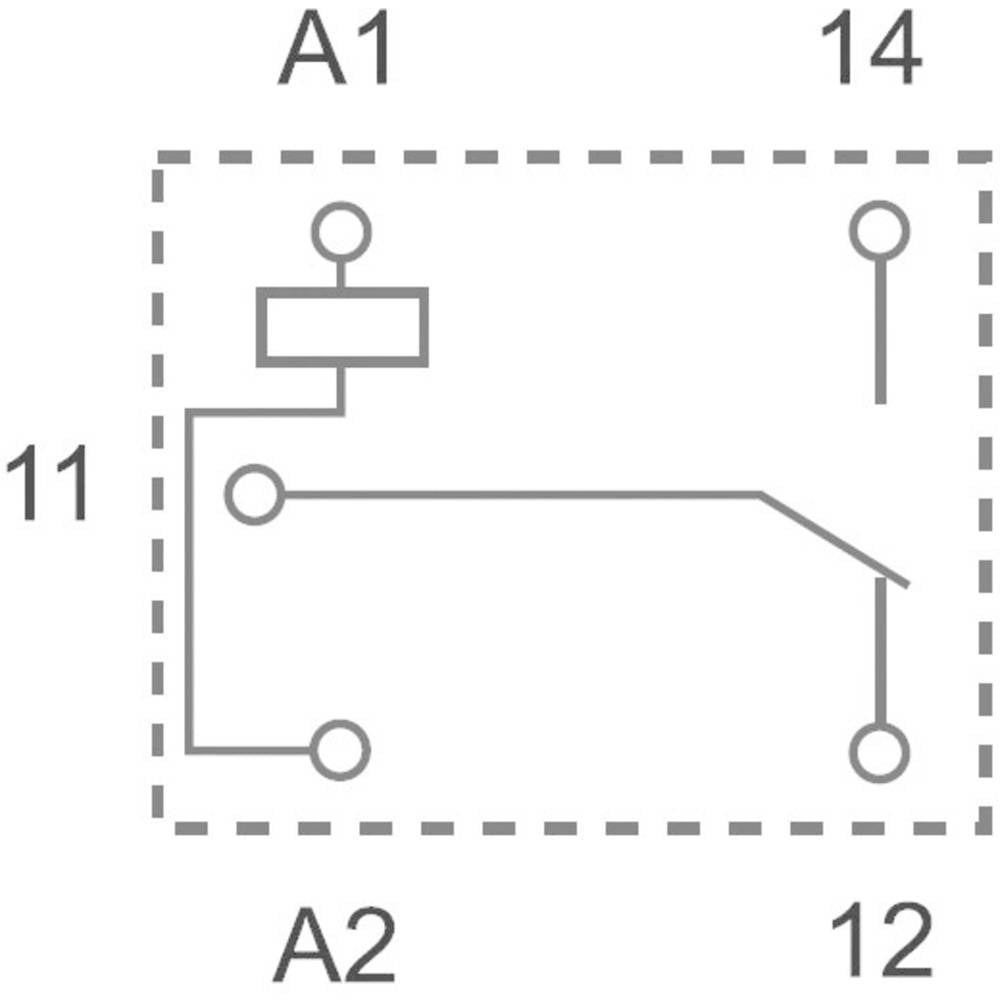

Contactconfiguratie: 1 x wissel (SPDT) – Single Pole Double Throw.
Maximale schakelstroom: 10 Ampère (bij 250Vac).
Spoelvermogen: 360 mW (gevoelige uitvoering).

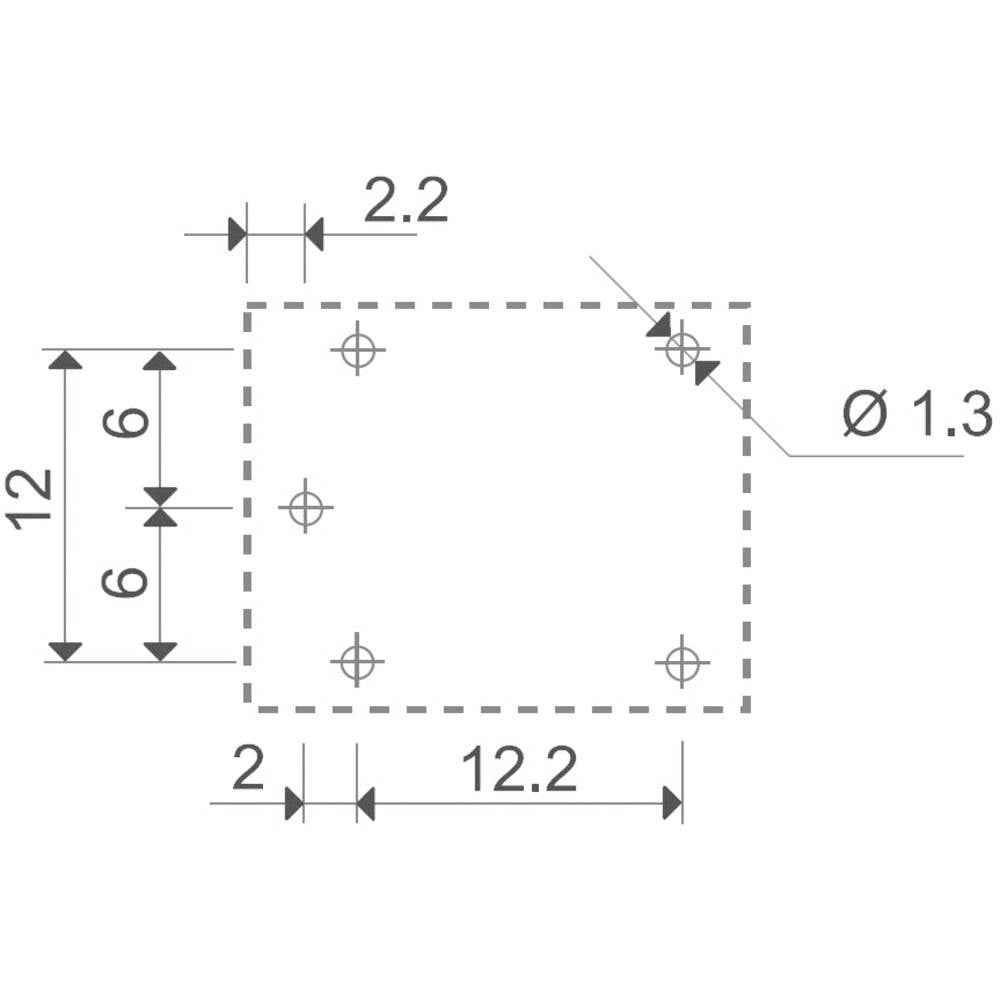

Aansluiting: Printpennen voor directe soldeermontage op een PCB.
Contactmateriaal: AgSnO₂ (Zilver-Tinoxide). Dit materiaal is optimaal voor het opvangen van hoge inschakelstromen en voorkomt het "plakken" van contacten.
Kenmerken en Ontwerp:
De 36-serie is ontwikkeld voor situaties waarin elke millimeter op de printplaat telt. Ondanks het mini-formaat biedt het relais een betrouwbare mechanische scheiding.
Toepassingen:
Dankzij de 3V-aansturing is dit relais de perfecte keuze voor:
Batterijgevoede apparaten: Ideaal voor systemen die werken op twee AA/AAA-batterijen of een enkele Li-ion cel (in combinatie met een kleine spanningsregelaar).
Microcontroller-projecten: Directe aansturing via 3.3V-logica (zoals ESP32, Raspberry Pi Pico of bepaalde Arduino-boards), mits de stroomtoevoer voldoende is.
Draagbare elektronica: Compacte schakelmodules voor persoonlijke gadgets of sensoren.
Speelgoed en gadgets: Waar kleine motoren of lampen geschakeld moeten worden vanuit een laagspanningscircuit.
Installatietip:
Houd er rekening mee dat een 3V-spoel relatief veel stroom trekt (ca. 120mA) in vergelijking met varianten op hogere spanningen. Controleer of uw voedingsbron of aansturende transistor deze stroom kan leveren. Het is cruciaal om een vrijloopdiode parallel over de spoel te plaatsen om de gevoelige 3V-elektronica te beschermen tegen de inductieve spanningspiek die ontstaat bij het uitschakelen van het relais.
