VELLEMAN | DIL RELAIS | 0.5A/10W | MAX. 1 x MAAK | 24Vcc
-
Gratis verzending boven de €100,-
-
Op werkdagen vóór 16:30u besteld, dezelfde dag verzonden
-
Veilig betalen met iDeal
- Direct af te halen in de winkel
8,95 incl. btw
Op voorraad
Neem contact op met één van onze specialisten. Wij helpen u graag.
Dit DIL-relais (Dual In-Line) is een compacte elektronische schakelaar die qua vorm en afmetingen identiek is aan een standaard geïntegreerde schakeling (IC). Dit maakt het relais uitermate geschikt voor montage op printplaten waar de ruimte beperkt is. Het relais kan direct in een IC-voet worden geplaatst of op de printplaat worden gesoldeerd.
Dit specifieke model is een reed-relais. Het maakt gebruik van een kleine glazen buis met metalen contacten die door een magnetisch veld worden bediend. Dit zorgt voor een zeer hoge betrouwbaarheid en een geruisloze werking. Het is uitgevoerd met 1 x maakcontact, wat betekent dat de verbinding wordt gesloten zodra er spanning op de spoel komt te staan.
De belangrijkste technische specificaties zijn:
-

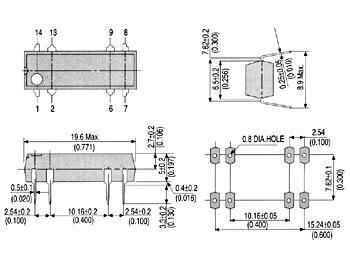

Behuizing: DIL / DIP (Dual In-line Package), passend in een standaard 14-pins raster (hoewel vaak niet alle pinnen aanwezig zijn).
-
Stuurspanning: 24Vcc (gelijkspanning).
-

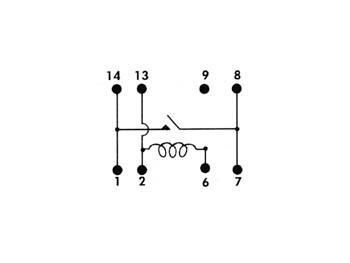

Contactconfiguratie: 1 x maak (SPST-NO) – Single Pole Single Throw, Normally Open.
-
Maximale schakelstroom: 0.5 Ampère (500mA).
-
Maximaal schakelvermogen: 10 Watt.
-
Eigenschappen: Zeer snelle schakeltijden en een lage stroomopname van de spoel.
Toepassingen: Door de beperkte schakelcapaciteit van 10W is dit relais bedoeld voor het schakelen van signalen en lichte belastingen:
-
Telecommunicatie: Schakelen van lijnverbindingen.
-
Test- en meetapparatuur: Voor het selecteren van verschillende meetsignalen.
-
Industriële elektronica: Als interface tussen sturingslogica (24V systemen) en andere circuits.
-
Data-acquisitie: Het doorgeven van sensorsignalen naar een centrale verwerkingseenheid.
Installatietip: Bij het gebruik van dit relais in een 24V-omgeving (zoals in een PLC-besturing) is het belangrijk om rekening te houden met de maximale belasting. Overschrijd de 10W grens niet om vastplakken van de gevoelige reed-contacten te voorkomen. Bij het schakelen van inductieve belastingen, zoals een ander groter relais, is het plaatsen van een blusdiode over de belasting essentieel voor de levensduur van dit component.
Kenmerken
- miniatuur, rendabele schakeloplossing
- capsules hebben ultramodern design
- gespoten constructie, geschikt voor automatische bestukkingsmachine
- DIL relais, gespoten in epoxy
- volledig afwasbaar
