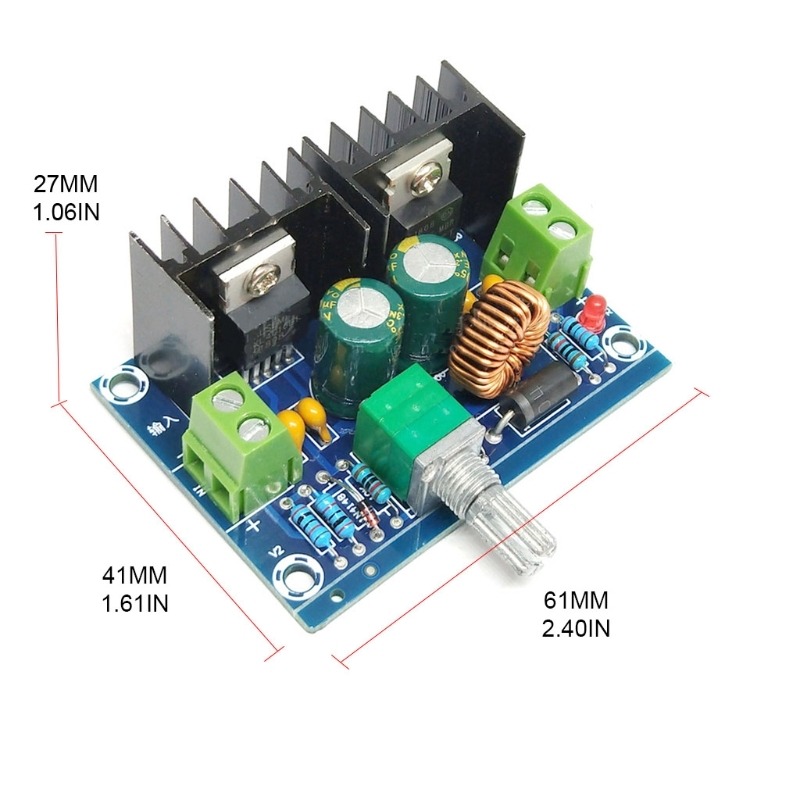

DC STEP DOWN CONVERTER 8A MET POTMETER

Dit type module is bedoeld om een hogere gelijkspanning (input) efficiënt om te zetten naar een lagere gelijkspanning (output).

Belangrijkste Specificaties

• Spanningsbereik: Accepteert een input van 4V tot 40V en verlaagt dit naar een instelbare output tussen 1.25V en 36V.
• Vermogen: Kan tot 200W leveren met een maximale stroomsterkte van 8A.
• Efficiëntie: Een hoge conversie-efficiëntie van 94%, wat betekent dat er weinig energie verloren gaat als warmte.
• PWM Modulatie: Gebruikt pulsbreedtemodulatie op een vaste frequentie van 180KHz voor een stabiele output met weinig rimpel (low ripple).

De XL4016E1 chip is uitgerust met diverse veiligheden om zowel de module als je aangesloten apparatuur te beschermen:

• Overstroombeveiliging: Schakelt in als de aangesloten belasting te veel stroom vraagt.
• Kortsluitbeveiliging: Voorkomt schade bij een directe verbinding tussen plus en min op de output.
• Thermal Shutdown: De module schakelt zichzelf uit als de temperatuur te hoog oploopt.
• Overspanningsbeveiliging: Beschermt tegen onverwachte spanningspieken.

Gebruik en Montage

Instelling: De uitgangsspanning is traploos instelbaar via de aanwezige potentiometer op de printplaat.

Koeling: Bij langdurig gebruik op hoge stroomsterktes (boven de 5A) is het aanbevolen om te zorgen voor voldoende luchtstroom of extra koeling, ondanks de aanwezige koelblokken.

Input vs. Output: Houd er rekening mee dat dit een Step-Down converter is; de ingangsspanning moet altijd minimaal 1.5V tot 2V hoger zijn dan de gewenste uitgangsspanning.
