DC Chassideel | 4.75 x 1.7mm | Eéngatsmontage

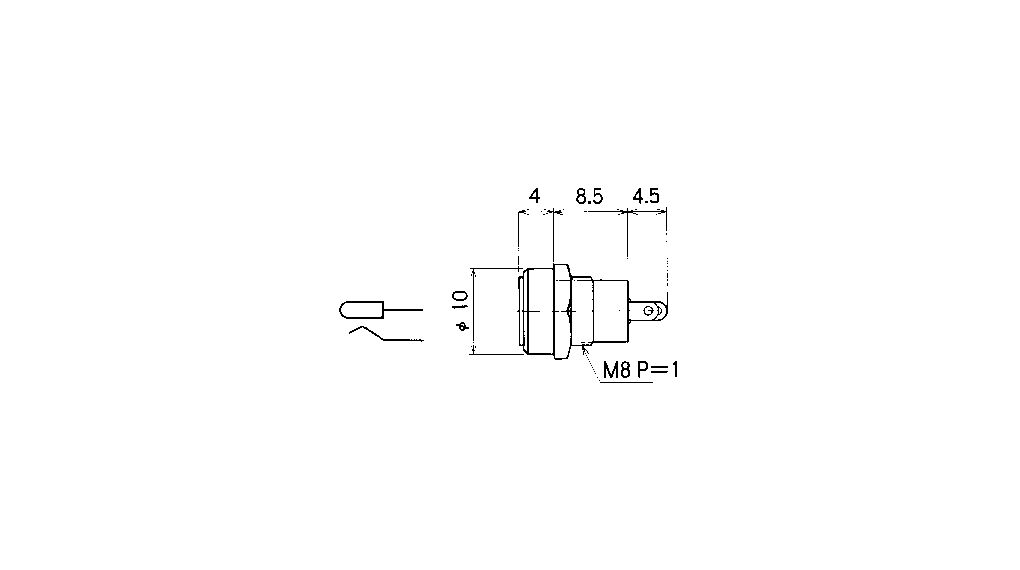

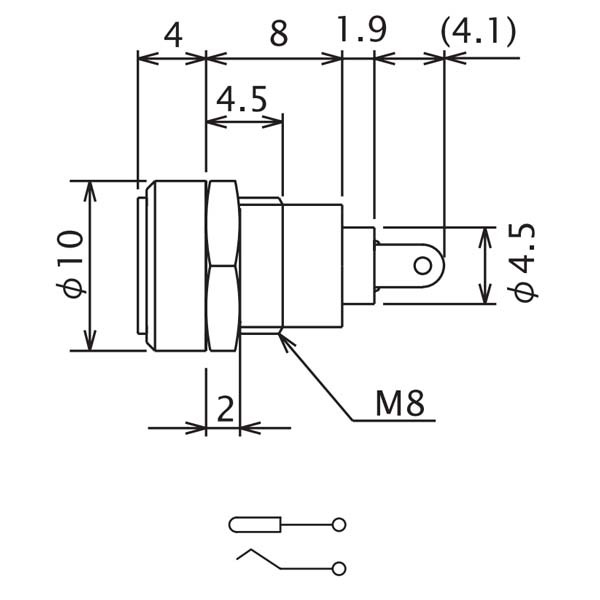

Dit DC Chassisdeel is een compacte, vrouwelijke DC-voedingsconnector die specifiek is ontworpen voor inbouw in panelen, behuizingen en projectdozen. Dit specifieke formaat is een compacte tussenvorm binnen de DC-laagspanningsconnectoren en wordt veelvuldig toegepast in specifieke consumentenelektronica en mobiele apparaten. Dankzij het schroefdraadontwerp met een meegeleverde moer monteer je deze connector snel en strak in een enkel rond boorgat, zonder dat daar schroefjes voor nodig zijn.

Belangrijkste kenmerken en voordelen
Specifiek 4.75 x 1.7mm formaat: Dit formaat (soms ook afgerond naar 4.7 x 1.7 mm) is minder universeel dan de standaard 5,5mm-plug, maar juist daardoor onmisbaar voor apparatuur die specifiek met deze maat is uitgerust. Het wordt vaak gebruikt om te voorkomen dat er per ongeluk een verkeerde (bijvoorbeeld een te zware 12V of 19V) adapter in een kwetsbaar apparaat wordt gestoken.

Strakke en eenvoudige eengatsmontage: Er hoeven geen extra montagegaten voor schroeven geboord te worden. Na het boren van één rond gat steek je het chassisdeel erdoorheen en draai je de meegeleverde moer stevig vast om de connector onwrikbaar te fixeren. Dit zorgt voor een professionele en vlakke afwerking van je behuizing.

Betrouwbare mechanische klemming: De interne veercontacten klemmen de ingebrachte mannelijke DC-plug krachtig vast, waardoor haperingen in de stroomvoorziening door trillingen of lichte bewegingen aan de kabel worden voorkomen.

Toepassingen
Reparatiewerkzaamheden: Ideaal voor het vervangen van een defect, lam of afgebroken voedingscontact in oudere laptops (zoals specifieke HP en ASUS netbooks/tablets), dvd-spelers, navigatiesystemen of handscanners die deze specifieke maat gebruiken.

Compacte DIY-eletronica: Uitstekend geschikt voor het bouwen van eigen projecten waarbij een unieke voedingsaansluiting gewenst is om plug-fouten te voorkomen.

Laagspanningsapparatuur: Veelgebruikt als stroominvoer voor specifieke modems, netwerkswitches en compacte audio-apparaten.

Belangrijke montage- en aansluittips
Controleer de polariteit (Plus en Min): Bij gelijkstroom (DC) is het juist aansluiten van de polariteit van levensbelang. Controleer met een multimeter of datasheet welke soldeerlip verbonden is met de centrale pin (vaak de 'Center Positive' standaard) en welke met de buitenmantel (de Min/Massa) voordat je de draden definitief vastsoldeert. Het verkeerd om aansluiten kan je elektronica direct onherstelbaar beschadigen.

Meten is weten bij DC-pluggen: Omdat de maten 4.75 x 1.7 mm, 4.0 x 1.7 mm en 5.5 x 1.7 mm optisch erg op elkaar lijken, is het erg belangrijk om de plug van je adapter nauwkeurig op te meten met een schuifmaat. Een plug die een fractie te klein of te groot is, zal ofwel niet passen, ofwel constant contactproblemen veroorzaken.

Gebruik krimpkous: Gezien het compacte formaat van dit chassisdeel zitten de soldeerlipjes aan de achterzijde dicht op elkaar. Breng na het solderen altijd een klein stukje krimpkous aan over de individuele soldeerverbindingen. Dit voorkomt dat de draden onderling contact maken of kortsluiting veroorzaken met een eventueel metalen inbouwpaneel.
