DC CHASSISDEEL 3.5 x 1.35MM EENGATSMONTAGE

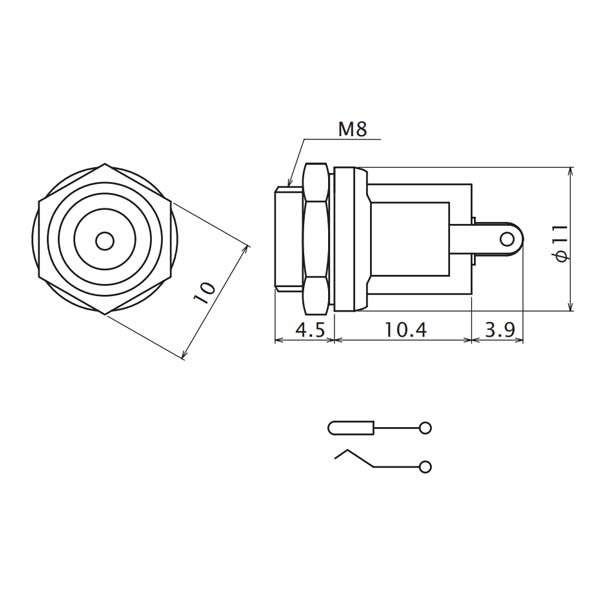

Dit DC Chassisdeel 3.5 x 1.35mm is een compacte, vrouwelijke DC-voedingsconnector die specifiek is ontworpen voor inbouw in panelen en behuizingen. Dit type chassisdeel is een kleinere variant van de bekende 5,5mm-pluggen en wordt op grote schaal toegepast in compacte elektronische apparaten die op laagspanning (gelijkstroom) werken. Dankzij de schroefdraad aan de buitenzijde en de meegeleverde moer monteer je deze connector snel en strak in een enkel rond boorgat.

Belangrijkste kenmerken en voordelen
Ultra-compact formaat (3.5 x 1.35mm): Dit specifieke formaat is de standaard voor kleinere, draagbare apparatuur. Omdat de connector aanzienlijk minder ruimte in beslag neemt dan een standaard 5,5mm-chassisdeel, is het de ideale keuze voor behuizingen waarin elke millimeter telt.

Eenvoudige eengatsmontage: Er hoeven geen extra schroefgaatjes geboord te worden. Na het boren van één rond gat steek je het chassisdeel erdoorheen en draai je de meegeleverde moer aan de buiten- of binnenzijde vast om de connector onwrikbaar te fixeren.

Geïntegreerd schakelcontact: Dit chassisdeel is doorgaans uitgerust met drie soldeerlippen (Plus, Min en een Schakelcontact). Dit mechanisme onderbreekt automatisch de verbinding met een interne batterij of accu zodra de externe adapterplug wordt ingestoken, wat voorkomt dat de batterij overbelast of onbedoeld opgeladen wordt.

Strakke en betrouwbare klemming: De interne veercontacten zorgen ervoor dat een ingebrachte mannelijke DC-plug stevig op zijn plek blijft zitten, waardoor haperingen in de stroomvoorziening door trillingen worden geminimaliseerd.

Toepassingen
Compacte DIY-elektronica: Veelgebruikt bij het bouwen van kleine audio-versterkers, draagbare testapparatuur, microcontroller-projecten (zoals specifieke ESP32- of mini-Arduino-boards) en op maat gemaakte effectpedalen.

Reparatiewerkzaamheden: Ideaal voor het vervangen van een defect, lam of afgebroken voedingscontact in compacte consumentenelektronica zoals USB-hubs, IP-camera's, mp3-spelers of slimme gadgets.

Kleine LED-toepassingen: Geschikt als stroominvoer voor compacte LED-armaturen, nachtlampjes of kleine decoratieve verlichtingsprojecten.

Belangrijke montage- en aansluittips
Controleer de polariteit (Plus en Min): Bij gelijkstroom (DC) is het juist aansluiten van de polariteit van levensbelang voor de achterliggende elektronica. Controleer met een multimeter of datasheet welke soldeerlip verbonden is met de centrale pin (vaak de 'Center Positive' standaard) en welke met de buitenmantel (de Min/Massa) voordat je de draden definitief vastsoldeert.

Niet verwarren met de 3,5mm audiojack: Hoewel de buitendiameter gelijk is aan die van een standaard 3,5mm audio-plug (koptelefoonaansluiting), is de interne werking en vormgeving volledig anders. Dit is puur een stroomconnector en kan niet worden gebruikt voor audiosignalen.

Gebruik krimpkous: Gezien het compacte formaat van dit chassisdeel zitten de soldeerlipjes aan de achterzijde zeer dicht op elkaar. Breng na het solderen altijd een klein stukje krimpkous aan over de individuele soldeerverbindingen. Dit voorkomt dat de draden onderling contact maken of kortsluiting veroorzaken met een eventueel metalen inbouwpaneel.
