Contra DC Stekker | 2.4mm x 0.75mm | HQ Voedingsplug

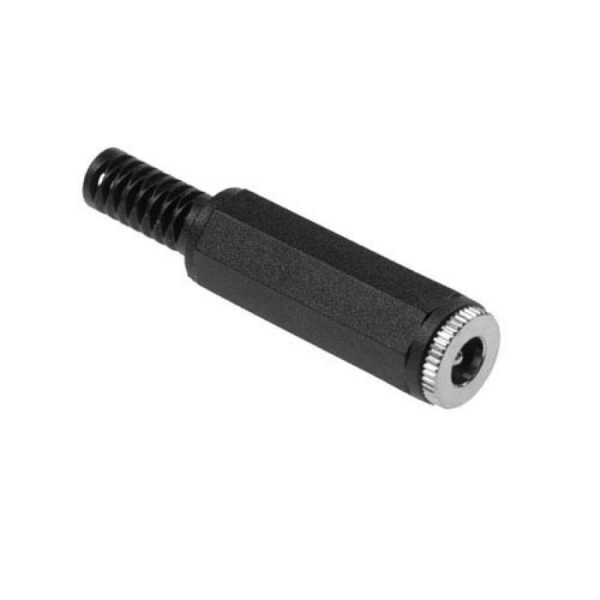

Deze Contra DC Connector is een compacte, vrouwelijke voedingsplug (inline contra-plug) die ontworpen is voor montage aan het uiteinde van een stroomkabel. Dit specifieke micro-formaat wordt voornamelijk gebruikt voor de veilige overdracht van laagspanning (gelijkstroom) bij zeer compacte elektronische apparaten. Waar een 'chassisdeel' bedoeld is voor inbouw in een vaste behuizing, is deze contra-stekker juist bedoeld om een verlengkabel te maken of om een bestaande, defecte kabelplug los te vervangen.

Belangrijkste kenmerken en voordelen
Ultra-kleine micro-afmeting: Met een buitendiameter van slechts 2,4 mm behoort dit type tot de kleinste DC-voedingsconnectoren op de markt. Het is specifiek ontworpen voor minimalistische apparatuur waarin standaard 5,5mm-stekkers simpelweg te groot en te zwaar zijn.

Eenvoudige kabelmontage: De connector bestaat uit het metalen contactdeel en een achterwaarts afschroefbare kunststof huls. Nadat de draden op de interne lipjes zijn gesoldeerd, schroef je de huls er eenvoudig weer op, waardoor de soldeerverbinding direct netjes is beschermd en geïsoleerd.

Geïntegreerde trekontlasting: De kunststof huls loopt aan de achterzijde over in een flexibele rubberen tule. Deze tule voorkomt dat de dunne stroomkabel scherp knikt of afbreekt direct achter het soldeerpunt bij intensief bewegen of herhaaldelijk in- en uitpluggen.

Ideaal voor op maat gemaakte verlengkabels: Met deze contra-stekker maak je in een handomdraai een op maat gemaakte verlengkabel voor specifieke adapters, zodat je de aangesloten apparatuur flexibeler kunt plaatsen.

Toepassingen
Reparatiewerkzaamheden: Ideaal voor het herstellen van een kabelbreuk of het vervangen van een versleten contrastekker van specifieke voedingsadapters.

Specifieke consumentenelektronica: Dit formaat (2.4 x 0.75 mm) wordt veelvuldig toegepast bij oudere tablets (zoals vroege ASUS of Archos modellen), e-readers, compacte IP-camera's, mp4-spelers, digitale fotolijstjes en specifieke medische meetapparatuur voor thuisgebruik.

Modelbouw en miniatuurverlichting: Vanwege de minimale afmetingen erg populair bij modelspoorbanen en diorama's om compacte segmenten van stroom te voorzien.

Belangrijke montage- en aansluittips
Schuif de huls éérst over de kabel: Een klassieke en veelgemaakte fout bij het solderen van kabelconnectoren: vergeet niet om de afschroefbare kunststof huls over de stroomkabel te schuiven voordat je de draden aan de metalen lipjes vastsoldeert. Doe je dit niet, dan kun je de huls naderhand niet meer over de stekker schuiven en moet je de soldeerverbinding weer loshalen.

Nauwkeurig meten is noodzakelijk: In de wereld van micro-DC-connectoren liggen de maten extreem dicht bij elkaar. Zo bestaat er ook een maat van 2.5 x 0.7 mm. Hoewel de verschillen (0,1 mm op de buitenzijde en 0,05 mm op de binnenzijde) optisch met het blote oog nauwelijks te zien zijn, bepalen ze wel of de stekker wel of niet past en of het contact hapert. Meet de plug van de tegenpool indien mogelijk altijd nauwkeurig na met een digitale schuifmaat.

Voorkom kortsluiting bij het solderen: Omdat de soldeerlipjes in deze micro-connector zeer dicht op elkaar zitten, is uiterste precisie met de soldeerbout vereist. Gebruik een fijne soldeerpunt en monteer na het solderen bij voorkeur een flinterdun stukje krimpkous om de binnendraad (meestal de Plus) om te garanderen dat de aders binnenin de huls nooit met elkaar in aanraking kunnen komen.
