CHASSISDEEL 8P8C PCB HAAKS MODULAIR

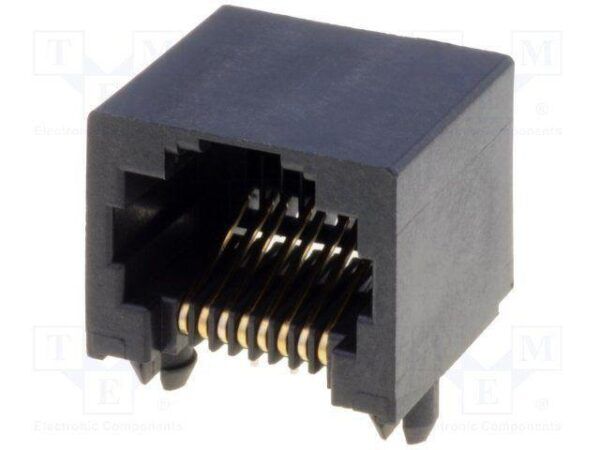

Dit 8P8C PCB Haaks Modulair Chassisdeel (ook wel bekend als een haakse RJ45 PCB-jack) is een gestandaardiseerde netconnector die speciaal is ontworpen voor directe montage op een printplaat (PCB). De aanduiding 8P8C staat voor 8 Positions, 8 Contacts, wat betekent dat de connector beschikt over 8 posities die allemaal zijn voorzien van een gouden contactpin. Dankzij de haakse (90 graden) uitvoering liggen de pinnen horizontaal ten opzichte van de printplaat, waardoor de netwerkkabel parallel aan de printplaat wordt ingestoken. Dit maakt het chassisdeel ideaal voor compacte behuizingen en netwerkapparatuur.

Belangrijkste kenmerken en voordelen
Ruimtebesparend haaks ontwerp: Omdat de netwerkkabel in een hoek van 90 graden op de printplaat wordt ingestoken, blijft de totale opbouwhoogte van het apparaat minimaal. Dit is essentieel voor platte behuizingen, 19-inch rackmodules (zoals switches en patchpanelen) en compacte consumentenelektronica.

Solide mechanische verankering: Naast de 8 functionele contactpinnen is het chassisdeel vaak uitgerust met kunststof positioneerpinnen (pegs) en/of metalen soldeerlippen aan de zijkant. Dit zorgt voor een uitstekende mechanische trekontlasting op de PCB, waardoor de soldeerverbindingen niet afbreken bij het herhaaldelijk in- en uitpluggen van een netwerkkabel.

Universele modulaire standaard: De 8P8C-configuratie is de wereldwijde standaard voor ethernetverbindingen. Dit chassisdeel is daardoor naadloos compatibel met alle standaard RJ45-netwerkkabels (Cat5e, Cat6, Cat6a).

Toepassingen
Dit type chassisdeel tref je aan op de printplaten van talloze elektronische en netwerkgerelateerde apparaten:

Netwerkapparatuur: Routers, netwerkswitches, hubs, modems en hardwarematige firewalls.

Industriële Automatisering: PLC's (Programmable Logic Controllers), industriële pc's en ethernet-gestuurde machines (Modbus, EtherCAT).

Audio en Visueel (AV): Moderne versterkers, mengpanelen, LED-wall controllers en matrix-switchers die gebruikmaken van Dante audio-over-IP of HDBaseT.

Embedded Electronics: Ontwikkelborden (zoals specifieke Arduino- of Raspberry Pi-shields) en custom PCB-projecten die een vaste netwerkaansluiting vereisen.

Belangrijke installatie- en ontwerptips
Controleer de PCB-footprint nauwkeurig: Er bestaat geen universele PCB-layout voor haakse RJ45-jacks. Verschillende fabrikanten hanteren subtiele variaties in de afstand tussen de pinnen (pitch), de positie van de mechanische montagepinnen en de plaatsing van de afschermingslippen. Download daarom altijd exact de 2D-maattekening (datasheet) van de specifieke fabrikant voordat je de PCB-footprint in je CAD-software (zoals KiCad, Altium of Eagle) ontwerpt.

Houd rekening met de 'Tab-oriëntatie': Let bij het ontwerpen van de behuizing op de positie van de vergrendelingslip (de tab) van de RJ45-kabel. Sommige haakse chassisdelen hebben de opening voor de lip aan de bovenzijde (Tab-Up), andere aan de onderzijde (Tab-Down). Dit bepaalt hoe comfortabel de eindgebruiker de kabel later kan loskoppelen.

Afscherming (Shielding) en aarding: Als je apparaat wordt blootgesteld aan elektromagnetische interferentie (EMI) of als je data over lange afstanden stuurt, kies dan voor de afgeschermde (shielded) variant. Zorg er in het PCB-ontwerp voor dat de metalen behuizing van het chassisdeel direct is verbonden met de chassis-aarde van je apparaat om storingen effectief af te voeren.

Reiniging na het solderen: Als je na het solderen de printplaat reinigt met chemicaliën of water, zorg er dan voor dat er geen vloeistofresten achterblijven in de interne behuizing van de jack. Dit kan op de lange termijn corrosie veroorzaken op de vergulde contactveren.
